Casa ProdutosMáquina de impressão FlexoPRY-D1224 Máquina de empilhadeira de corte a óleo de alta velocidade automática de 4 cores

PRY-D1224 Máquina de empilhadeira de corte a óleo de alta velocidade automática de 4 cores

PRY-D1224 High Speed Full Automatic 4 Color Flexo Printing Slotting Die Cutting Stacking Machine
PRY-D1224 High Speed Full Automatic 4 Color Flexo Printing Slotting Die Cutting Stacking Machine
PRY-D1224 High Speed Full Automatic 4 Color Flexo Printing Slotting Die Cutting Stacking Machine PRY-D1224 High Speed Full Automatic 4 Color Flexo Printing Slotting Die Cutting Stacking Machine
Informação Básica
Place of Origin: China
Marca: PRINTYOUNG
Certificação: CE
Model Number: PRY-D1224
Minimum Order Quantity: 1 Set
Preço: US 120000 Set
Packaging Details: Adopts moisture-proof and shock-proof packaging which is suitable for long-distance road transportation and various types of weather conditions. A full set of maintenance and operation manuals is included.
Delivery Time: 90 days
Payment Terms: L/C, T/T
Supply Ability: 30 Set/Sets per Month
contacto
Model: PRY-D1224 Inside Width: 2400 mm
Design Speed: 230 pcs/min Working Speed: 120 ~ 180 pcs/min
Max Feeding Size: 1200 * 2100 mm Max Printing Size: 1200 * 1900 mm
Min Feeding Size: 400 * 700 mm Paper Board Thickness: 2 ~ 11 mm
Topping Precise: ≤ ± 0.5 mm Die Cutting Precise: ≤ ± 1.5 mm

PRY-D1224 Máquina de empilhadeira de corte a óleo de alta velocidade automática de 4 cores 0
PRY-D1224 Máquina de corte por matrizes de impressão flexo
PRY-D1224 Máquina de empilhadeira de corte a óleo de alta velocidade automática de 4 cores 1
Parâmetros técnicos
PRY-D1224 Máquina de corte por matrizes de impressão flexo
Modelo
PRY-D1224
Largura interna
2400 mm
Velocidade de projeto
230 peças/min
Velocidade de trabalho
120 ~ 180 peças/min
Tamanho máximo de alimentação
1200 * 2100 mm
Tamanho máximo de impressão
1200 * 1900 mm
Dimensão de alimentação min
400 * 700 mm
Espessura da placa de papel
2 ~ 11 mm
Topping Precisão
≤ ± 0,5 mm
Corte por matriz de precisão
≤ ± 1,5 mm
Configuração

I.Unidade de alimentação

Separação e combinação de máquinas
A separação e a combinação da máquina e da plataforma são sujeitas a controlo eléctrico, acrescentado de alarme que toca consecutivamente durante o funcionamento para assegurar a segurança dos trabalhadores;
Eixo de transmissão com embreagem de atrito para evitar danos à máquina causados por uma operação por erro;
Dispositivo de controlo pneumático coordenado; Dispositivo de protecção dos motores principais.
Sistema de alimentação de ponta
O fluxo de ar facilita a alimentação;
O volume de ar pode ser ajustado de acordo com as diferentes condições do papel de dobra para garantir uma alimentação suave;
As posições do deflector lateral e da caixa de deflector traseira são reguladas por controlo eléctrico (numérico) com ajuste manual do intervalo de deflector principal.Dispositivo de batida pneumática é instalado um dos defletores laterais;
Contador de alimentação, definição e indicação da quantidade de papel.
Instalação de remoção de poeira
Instalação de adsorção de poeira com sopro de ar superior com escova instalada na entrada de escape, de modo a eliminar as impurezas da superfície de impressão do papel em grande medida para melhorar a qualidade da impressão.
Rodas de alimentação
O diâmetro do rolo de alimentação superior é de 86 mm com três anéis de alimentação, revestidos com cromo rígido e superfície moída;
O diâmetro do rolo de alimentação para baixo é de 155 mm, o tubo de aço sem costura é revestido com cromo e a superfície é moída;
O intervalo entre os rolos de alimentação é ajustado por comando manual.
Instalação de zero automático
A redução automática de zero entre as unidades de alimentação, impressão e inserção;
Em média, o cartão utiliza um dispositivo de zero automático,que, após duas tentativas de impressão,pode ser ajustado para a posição correta para reduzir o desperdício de papel.
PRY-D1224 Máquina de empilhadeira de corte a óleo de alta velocidade automática de 4 cores 2PRY-D1224 Máquina de empilhadeira de corte a óleo de alta velocidade automática de 4 cores 3

II.Unidade de impressão (4 partes)

Rolo de impressão
O diâmetro externo é de ¢ 400 mm;
O tubo de aço é revestido com cromo rígido e a superfície é moída;
Tratados por retificação de balanço para assegurar a estabilidade de circulação;
Rodas de trinco com eixo fixo de chapa;
Grelhas completas de tabuleiro e de tabuleiro suspensório;
Modelo de impressão de carregamento e descarregamento,controlo elétrico CW/CCW rolando por interruptor de pé;
O movimento horizontal é controlado por regulação numérica elétrica de 10 mm.
Rolo de impressão
O diâmetro externo é de ¢188mm,feito de tubo de aço revestido com cromo rígido e superfície moída;
Tratados por retificação de balanço para assegurar a estabilidade de circulação;
Intervalo entre o rolo da impressora e o rolo de pressão ajustado por comando manual.
Rodas de alimentação
Rodas superiores:tubo de aço de espessura com diâmetro externo de ¢86 mm, equipado com três anéis de alimentação;
Para a produção de alumínio e alumínio, a utilização de materiais de construção não deve exceder os seguintes níveis:
O intervalo entre os rolos de alimentação é ajustado por comando manual (ou elétrico).
PRY-D1224 Máquina de empilhadeira de corte a óleo de alta velocidade automática de 4 cores 4

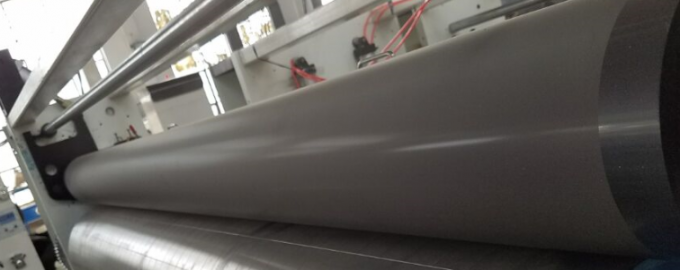

Rolhas cerâmicas de anilox (4o grupo)
Superfície de tubos de aço sem costura de parede espessa de alta qualidade, revestida por moagem cerâmica, gravura a laser anilox;
Tratado com correcção de equilíbrio, funciona de forma estável e suave;
Impressão de rede de rolos de cerâmica tipo seis ângulo aberto tipo,não fácil de colar,facil de manter.Línea de malha de rolos de cerâmica 650-700;
A impressão de rolos de cerâmica é mais requintada, resistente ao desgaste e a uma longa vida útil.
Dispositivo de elevação automática de pressão atmosférica para sistema de alimentação de cartão;
O rolo do tipo cunha sobrecorrendo embreagem, tinta, tinta lavar muito conveniente.
PRY-D1224 Máquina de empilhadeira de corte a óleo de alta velocidade automática de 4 cores 5

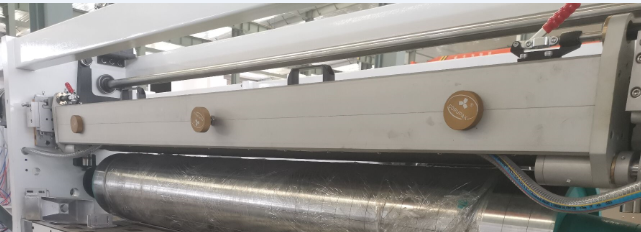

Sistema de tinta automática de lâmina do médico fechada (4o grupo)
A utilização de potência de bomba pneumática na cavidade da lâmina do médico, para obter uma recuperação rápida, de modo a uma limpeza mais eficiente;
Instalação única de lâmina médica, lâmina de substituição conveniente, posicionamento preciso, para manter o melhor efeito de tinta da lâmina;
Posicionamento pneumático, compensação automática do desgaste da lâmina do médico;
Polímero, troca de lâmina, escolha do cliente;
A posição, desmontagem e substituição da lâmina por pinças mecânicas é mais conveniente;
A utilização de tinta de bloco duplo, para que a tinta não vaga para tornar-se possível, longe do vazamento de problemas de tinta.
Estrutura de ajuste de fase
Estrutura de engrenagem planetária;
A fase de impressão adota PLC, controle de tela sensível ao toque e ajuste de inversor numérico elétrico de 360°;
Reposição automática após lavagem do modelo de impressão durante a procissão de impressão.
Circulação da tinta de água
A bomba de diafragma pneumática permite um fornecimento estável de tinta e uma operação e manutenção simples;
O filtro de óleo pode filtrar impurezas.
Facilidade de fixação da fase de impressão
Estrutura do travão do cilindro;
Durante a fase de separação e combinação da máquina ou de regulação, a estrutura do travão limita o funcionamento da máquina para manter a posição da engrenagem inalterada.

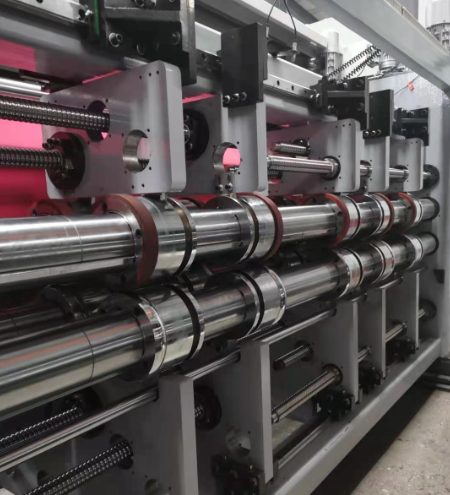

III.Unidade de separação

Dispositivo de esboço
Para o fabrico de produtos da posição 8528
Tratados com retificação de balanço para obter um funcionamento estável;
O mostrador de intervalo de rolos de enrolamento é ajustado manualmente (PLC) em uma faixa ajustável de 0 a 12 mm.
Estrutura de regulação horizontal do suporte da faca de fenda
Diâmetro do eixo revestido com cromo rígido e superfície moída com movimento estável;
Largura de ranhuras de 14 mm;
A lâmina de corte de aço ligado, triturada em forma de engrenagem após tratamento térmico, apresenta uma excelente rigidez e resistência.
Uma faca de corte de duas lâminas de aço ligado, após tratamento térmico com uma ponta afiada, pode ser de alta precisão;
Uma faca de forma de arco faz com que a fenda do cartão fique limpa e agradável;
A posição horizontal do porta-facas e do rolo de enrolamento está sob controlo do PLC;
8 Estrutura de barras de parafuso para garantir a precisão do movimento horizontal.
Estrutura de ajuste de fase de fenda
Estrutura de engrenagem planetária;
Fase de slot adota PLC, controle de tela sensível ao toque e ajuste numérico elétrico de 360°;
Interruptor de controlo operacional
O painel de controlo está equipado com um ecrã táctil de 10 polegadas, capaz de controlar as unidades de alimentação, impressão e desligamento com operação conveniente.
PRY-D1224 Máquina de empilhadeira de corte a óleo de alta velocidade automática de 4 cores 6PRY-D1224 Máquina de empilhadeira de corte a óleo de alta velocidade automática de 4 cores 7

IV.Unidade de corte de matrizes (pode ser escolhido um separador ligado)

Rodas de corte a moagem
Fabricados em aço e revestidos com cromo rígido e superfície moída;
Tratados com retificação de balanço para melhorar a estabilidade de marcha;
O intervalo de parafusos fixos no cortador de matrizes é de 100 mm;
A altura adequada do cortador de matrizes é de 25,4 mm;
Rodas de almofada
O material de moldagem de aço é revestido com cromo rígido e superfície moída;
A retificação do equilíbrio melhora a estabilidade de marcha;
Ajuste manual do intervalo com o rolo do cortador de matrizes;
espessura de almofada de 9 mm, largura de 250 mm;
Instalação mecânica de deslocamento com uma distância de deslocamento horizontal de 40 mm.
Estrutura de ajuste de fase
Estrutura de engrenagem planetária;
A fase de corte por impressão é controlada por PLC, controle de tela sensível ao toque e ajuste numérico elétrico de 360°;
Ajuste de intervalo
O intervalo de alimentação é ajustado por comando manual;
O intervalo entre o rolo de almofada e o rolo de corte é ajustado por comando elétrico.
PRY-D1224 Máquina de empilhadeira de corte a óleo de alta velocidade automática de 4 cores 8
Tamanho máximo do alimentador
2500 mm
Potência do motor principal
3.0 kw
Potência do motor ligada
1.5 kw
Peso
3 ~ 4 T
Dimensões externas
6500 * 3000 * 3200 mm

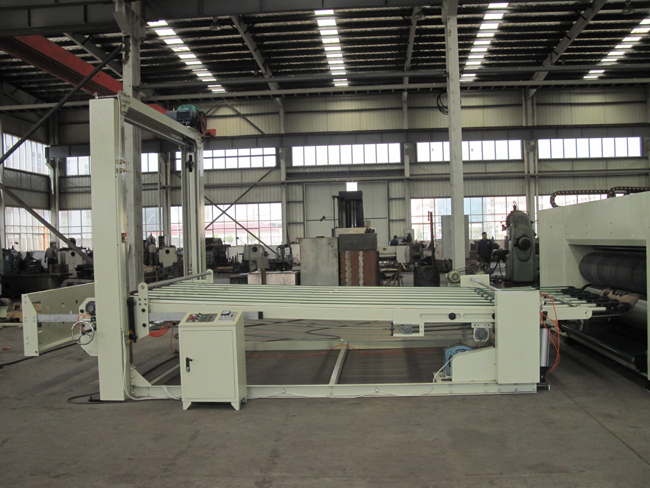

V. Máquina de empilhamento

Braço de colocação da chapa
Opção de operação manual ou automática;
O ajustamento independente da tensão da correia de transmissão do braço de colocação da chapa não é limitado pelo comprimento igual das correias.
Elevação da máquina
Conduzidos por fortes correntes,
A altura da pilha é de 1600 mm;
O motor de transmissão de elevação da máquina, adicionado com freio, permite a fixação do leito da máquina sem deslizar;
Adicionado com dispositivo de segurança para controlar a elevação da máquina e fixar o trabalhador;
O cinto de escalada com superfície enrugada impede o deslizamento do cartão.
Colocação da folha
O defletor de colocação de folhas pneumático estende automaticamente a mão para receber e suportar o papelão quando o papelão empilhado atinge a altura pré-definida;
※ A posição do defletor traseiro é ajustada por comando manual.
PRY-D1224 Máquina de empilhadeira de corte a óleo de alta velocidade automática de 4 cores 9
PRY-D1224 Máquina de empilhadeira de corte a óleo de alta velocidade automática de 4 cores 10
PRY-D1224 Máquina de empilhadeira de corte a óleo de alta velocidade automática de 4 cores 11
PRY-D1224 Máquina de empilhadeira de corte a óleo de alta velocidade automática de 4 cores 12
PRY-D1224 Máquina de empilhadeira de corte a óleo de alta velocidade automática de 4 cores 13
PRY-D1224 Máquina de empilhadeira de corte a óleo de alta velocidade automática de 4 cores 14
PRY-D1224 Máquina de empilhadeira de corte a óleo de alta velocidade automática de 4 cores 15
PRY-D1224 Máquina de empilhadeira de corte a óleo de alta velocidade automática de 4 cores 16
P1.São um fabricante ou uma empresa comercial?
A: Nosso escritório em Xangai é principalmente para exportação.Temos a nossa própria fábrica em Wenzhou, província de Zhejiang.
Q2.Qual é a garantia da máquina?
R: Um ano. Após a garantia, ainda fornecemos suporte técnico ao comprador a baixo custo.
Q3.Qual é o tempo de produção durante a encomenda?
R: Normalmente, cerca de 10 a 20 dias.
Q4.Qual é o prazo de entrega?
A15-30 dias após o depósito.
P5.Pode a sua empresa gerir o transporte para os clientes?
R: Sim, basta nos dizer o porto marítimo de destino ou estaleiro de contentores.
Q6. É a embalagem forte?
A:Sim.Adopta embalagens à prova de umidade e de choques, adequadas para o transporte rodoviário de longa distância e para vários tipos de condições meteorológicas.Inclui-se um conjunto completo de manuais de manutenção e operação.
Q7.Que tal a instalação e formação da máquina?
A: 1) Nós fornecemos formação na nossa fábrica gratuitamente;2) Podemos enviar técnicos (engenheiros) para a sua fábrica para instalação e formação.A viagem de ida e volta e o alojamento são pagos por si, acrescido dos encargos por técnico de 100 USD/dia.
P8.Tem máquinas em estoque?
R: Para o modelo padrão, temos uma grande quantidade em estoque.Para um modelo especial, precisamos de 20 a 30 dias para o produzir.
Q9.Como pode garantir a qualidade das máquinas?
R: Cada máquina será testada pelo menos 24 horas antes da entrega para assegurar a qualidade.E durante a garantia, daremos peças de reposição de graça se a máquina tiver algum problema.
Q10.Inspecta as máquinas ou ensaiam-nas antes da embalagem?
A: Claro que sim. Temos departamento de QC para depurar a máquina antes de embalar.Se quiser utilizar um material específico para fazer o teste, terá de pagar o custo do material.
Q11.Qual é o prazo de pagamento?
A:T/T 30% adiantado, o saldo deve ser pago antes da entrega.Também aceitamos pagamento pela West Union ou L/C à vista.
Q12. Aceita visitas a fábricas?
R: Bem-vindo à sua visita.
Q13. Quantos anos você está no campo da impressão?
A: A empresa de Xangai desde 2008, a fábrica tem mais de 25 anos.
Q14. Quantos clientes tem?
A: Nós vendemos nossas máquinas para cerca de 60 países.Temos agentes na África do Sul, Marrocos e Itália.
