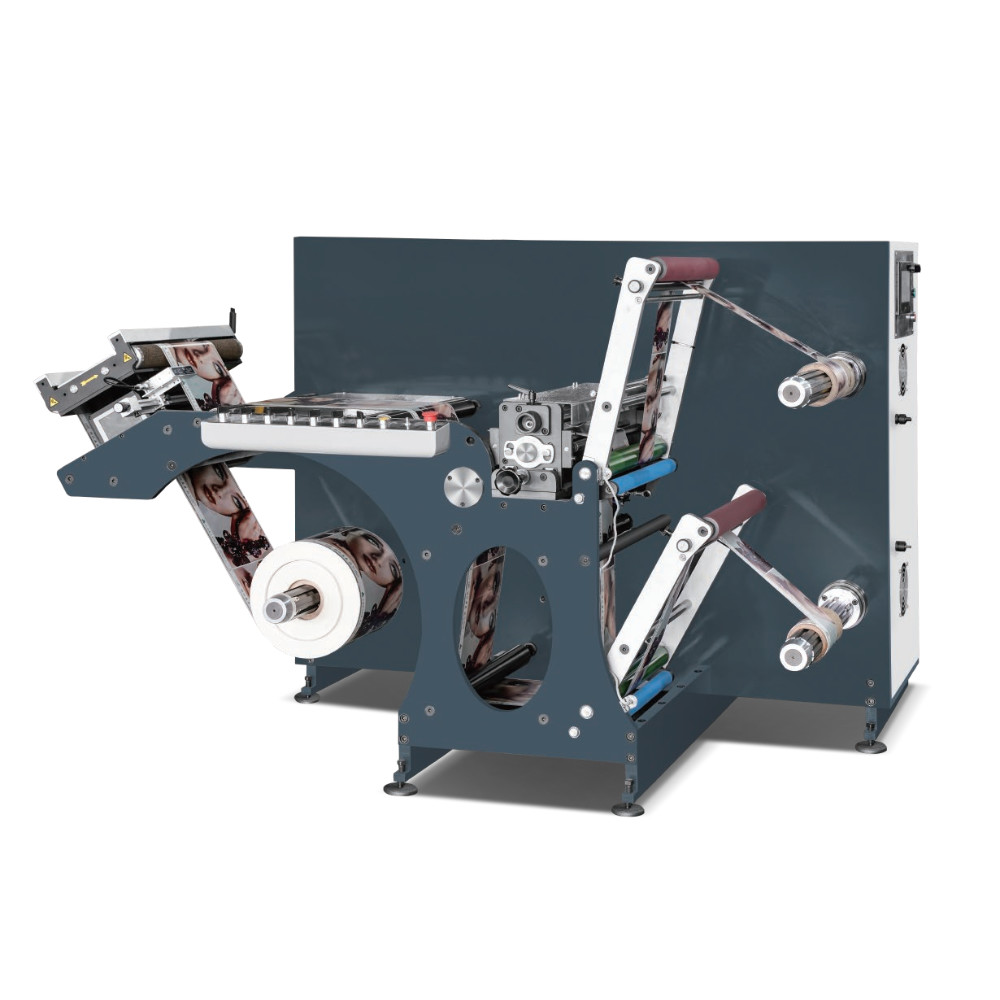

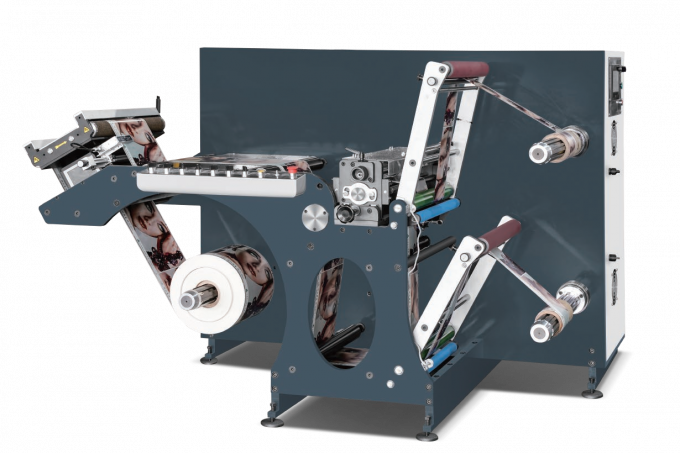

FQ-320C Máquina de corte de alta velocidade

Características

A máquina automática de corte FQ-320C é o produto auxiliar da máquina automática de corte a válvula. Esta máquina é adequada para cortar pedaços estreitos de papel.Tem contador de metros e contador de números.O desalinhamento é controlado por guias de teia, a estrutura da máquina completa é compacta, rápida, com alta eficiência, opera a característica de forma simples, opera de forma estável.

Parâmetros técnicos

FQ-C Máquina de corte de alta velocidade
Modelo	FQ-320C	FQ-370C	FQ-480C
Velocidade de corte	200 m/min
Max. Largura da Web	320 mm	370 mm	480 mm
Diâmetro de desenrolar	700 mm
Diâmetro de enrolamento	600 mm
Dimensões	2100 * 1250 * 1300 mm	2100 * 1300 * 1300 mm	2100 * 1400 * 1300 mm
Motor principal	4 kW
Voltagem	380 V, 3 fases
Min. Largura de corte	10 mm
Peso da máquina	cerca de 2500 kg

Configuração

1- Com um eixo de descolagem de 3 por cento, eixo de ar de inflação automática.
2Com dois eixos de rebobinagem, eixo de ar de inflação automática.
3Com contador de metros/números.
4Com guia web chinês.
5Com dez facas de corte.
6A máquina tem ventilador para soprar os lados.

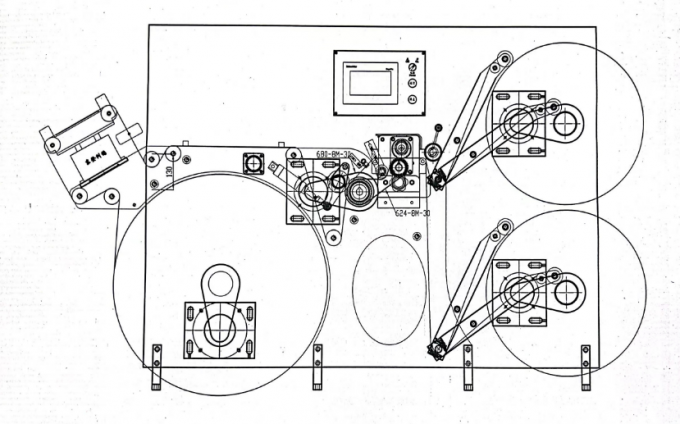

7. com rolamento de pressão em rebobinagem como desenho.
8Máquina com eixo de ar de 25 mm.
9A máquina é fornecida com 4 servomotores, um para desligar, um para rolos, dois para enrolar (para cima e para baixo)
10.Com forma de plataforma depois de desenrolar.

Sistema de inspecção OK4000/8000 (opcional)

Características do sistema ((Rango completo)

Observação a 100% em quadros completos: abrangendo as configurações da bagageira e todo o processo de produção;
Qualidade da imagem HD: baseada numa câmara de alta resolução;
Estabilização da imagem:Com a ajuda de imagens em tempo real,as imagens são sincronizadas automaticamente e não são afectadas pela desaceleração da detecção automática com etiquetas transparentes;
Não prejudica a saúde dos operadores e reduz a fadiga:A utilização de fontes de luz LED em vez de luzes estroboscópicas torna a luz mais suave e uniforme;
Configuração rápida e fácil de tarefas;
Operação fiável e estável.

Configuração do sistema

Câmara de digitalização de linha OK4000 para inspecção de impressão;
O computador industrial usa um processador de oito núcleos de 64 bits, que é mais rápido;
Utilizando lentes sem distorção de alta definição;
Adotar um projeto de fonte de luz integrada,facil de instalar;
Cartão de aquisição de alta velocidade importado.

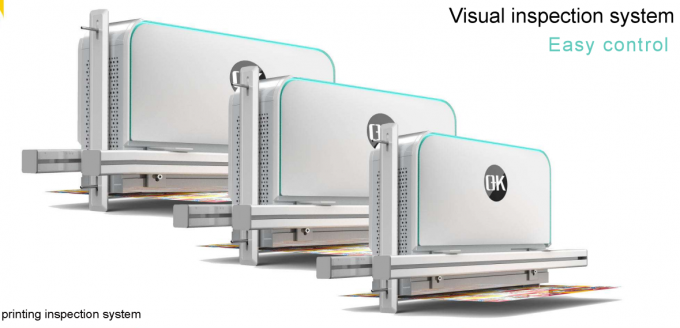

Sistema de inspecção visual

Introdução de um sistema de inspecção de defeitos de 100%,desde a observação em quadros completos até a falta de detecção padrão + detecção de descarga de resíduos, até um sistema de detecção em quadros completos + fluxo de trabalho de alta precisão.Com a ajuda do projeto modularOs clientes podem realizar todas as suas necessidades num conjunto de sistemas através de módulos opcionais.O sistema utiliza uma fonte de luz de contorno especial para melhorar o contraste entre o rótulo transparente e o papel de apoio.Se o papel de apoio for transparente ou não transparente, ou mesmo branco, o sistema pode completar a detecção.Pode realizar a detecção de quase todos os rótulos transparentes para a falta de padrão e resíduos sujosPara os rótulos em branco, o sistema tem uma vantagem absoluta.O sistema pode alternar livremente entre a fonte de luz comum e a fonte de luz de contorno.
Velocidade de aquisição de imagem: 30 quadros por segundo, detecção em tempo real de quadro completo.
Velocidade máxima de inspecção:150 m/min-500 m/min (dependendo do modelo do sistema).
Largura máxima de inspecção:180 mm-1100 mm (escolha em função do modelo do sistema).

O conjunto completo OK4000-4K/8k inclui as partes abaixo

1. Câmera de varredura de linha--OK 8000 ((4/8K resolução)
2Cartão de captura...
3Lentes (incluindo anel de ligação, anel de adaptador, etc.) - Apo-Componente 2.8/40
4Cabo de dados da câmara MVC-1-1-7M
5Fonte de luz de cúpula
6Adaptador de fonte de luz (incluindo cabo de dados, cabo de alimentação)
7Encodificador R58S10-9C10M5-24L-5000
8. Faixa de enchufe ((220V)
9Botão (metal)
10. Display ((incluindo cabos-243V5QSB)
11. teclado ((K120 USB)
12. Mouse ((M170 fio)
13- Correios de energia.
14- Interruptor de alimentação - NES-100-24
15. Luz de alarme ((24V)
16- Caixa de controlo -TF-A610H-B250MD3V-8700K-16G+128G

etiqueta:

Lugar de origem:	China
Marca:	PRINTYOUNG
Certificação:	CE
Número do modelo:	FQ-320C 370C 480C

Quantidade de ordem mínima:	1 conjunto
Preço:	US 16000 ~ 19000 Set
Detalhes da embalagem:	Adota embalagens à prova de umidade e de choques, adequadas para o transporte rodoviário de longa di
Tempo de entrega:	45 dias
Termos de pagamento:	L/C, T/T
Habilidade da fonte:	30 conjuntos por mês

Modelo:	FQ-320C	Velocidade de corte:	200 m/min
Max. Largura da Web:	320 mm, 370 mm, 480 mm.	Diâmetro de desenrolar:	700 milímetros
Máximo Rewinding Diâmetro:	600 mm	Dimensões:	2100 * 1250,1300,1400 * 1300 mm
Motor principal:	4 kW	Voltagem:	380 V, 3 fases
Largura de corte mínima:	10 mm	Peso da máquina:	cerca de 2500 kg
