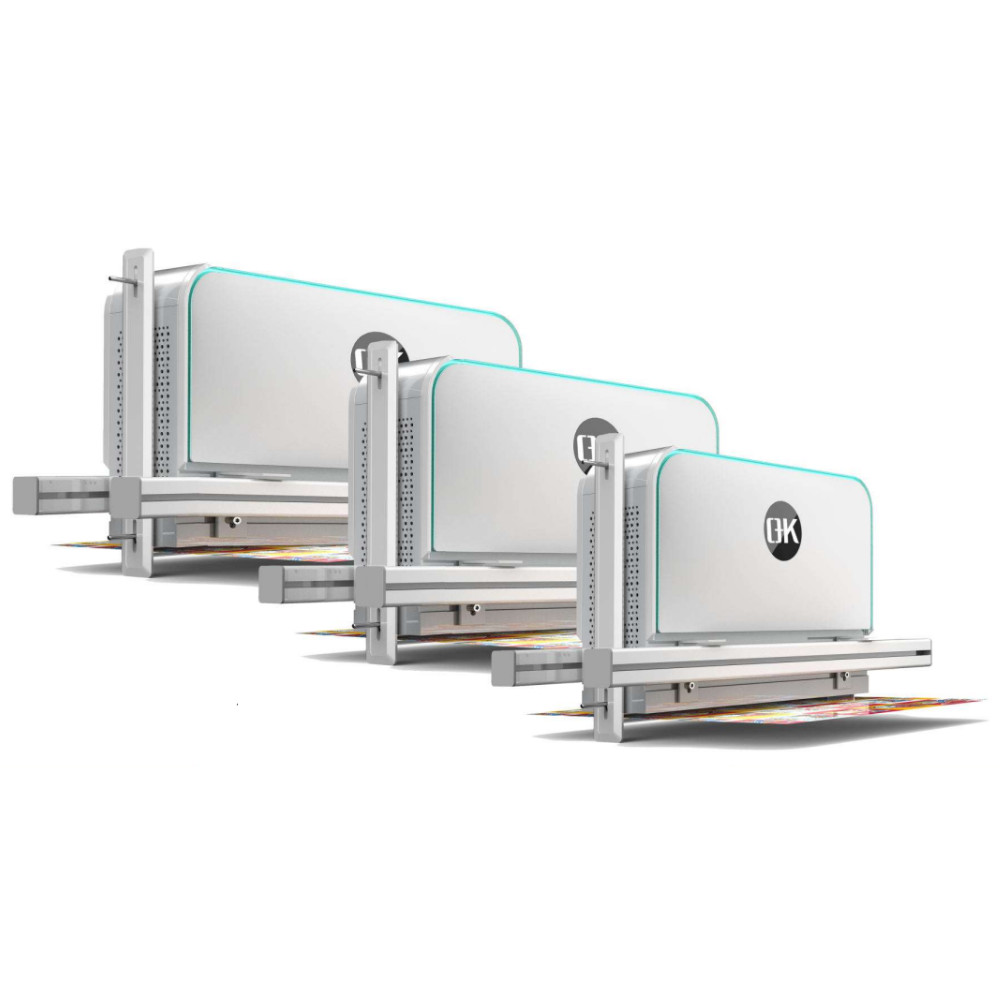

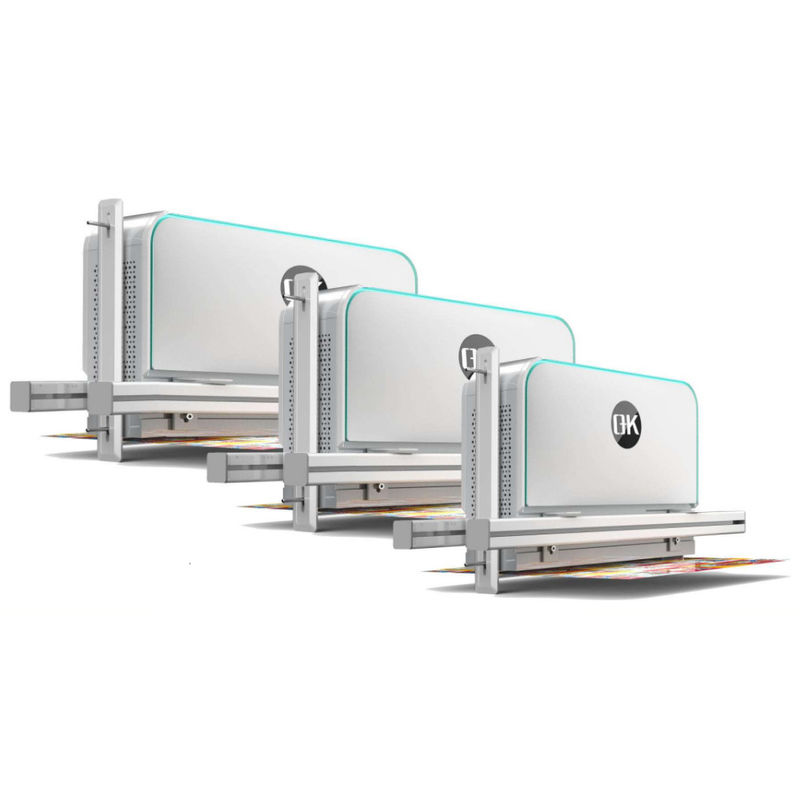

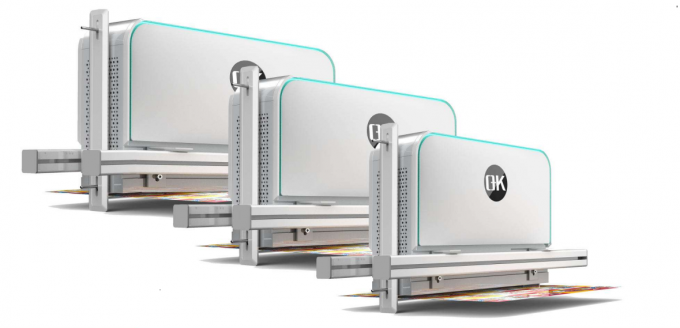

Name: Sistema de inspecção visual online OK-4000
Brand: Shanghai Printyoung International Industry Co.,Ltd
SKU: OK-4000
Price: 10000 USD
Availability: InStock

Sistema de Inspeção Visual Online OK-4000

Características

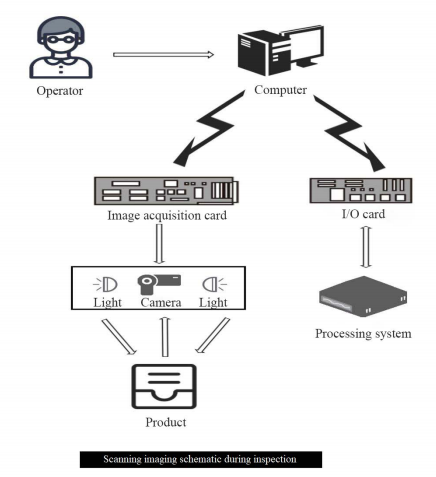

O sistema de inspeção visual online é um sistema de inspeção de qualidade de alta velocidade para defeitos na superfície de impressão. Baseia-se na tecnologia de visão computacional para alcançar 100% de inspeção dos produtos. O princípio é usar uma câmera de varredura de linha de alta velocidade para escanear o objeto inspecionado para obter a imagem da superfície impressa do produto, que é convertida em dados de cores bidimensionais pela placa de aquisição de imagem e enviada para o computador industrial para processamento em tempo real. Por um lado, a imagem é exibida diretamente na interface homem-máquina para referência do operador; por outro lado, o processador é usado para identificar e analisar a imagem coletada e, em seguida, carregar o resultado no sistema de controle para que o pessoal de inspeção de qualidade possa processá-lo.

Apresentando um sistema de inspeção de 100% de falhas, desde a observação em tela cheia, até a detecção de falta de padrão + detecção de descarte de resíduos, até a detecção em tela cheia de alta precisão + sistema de fluxo de trabalho. Com a ajuda do design modular, os clientes podem realizar todos os seus requisitos em um conjunto de sistemas através de módulos opcionais. O sistema usa uma fonte de luz de contorno especial para melhorar o contraste entre o rótulo transparente e o papel de suporte. Seja o papel de suporte transparente ou não transparente, ou mesmo branco, o sistema pode concluir a detecção. Ele pode realizar a detecção de quase todos os rótulos transparentes para falta de padrão e resíduos sujos. Para rótulos em branco, o sistema tem uma vantagem absoluta. O sistema pode alternar livremente entre a fonte de luz comum e a fonte de luz de contorno.
Velocidade de aquisição de imagem: 30 quadros por segundo, detecção em tempo real de tela cheia.
Velocidade máxima de inspeção: 150m/min-500m/min (escolha de acordo com o modelo do sistema).
Largura máxima de inspeção: 180mm-1100mm (escolha de acordo com o modelo do sistema).

Observação em tela cheia de 100%: Cobrindo as configurações de inicialização e todo o processo de produção;
Qualidade de imagem HD: Baseado em câmera de alta resolução;
Estabilização de imagem: Com a ajuda de imagens em tempo real, as imagens são sincronizadas automaticamente e não são afetadas pela desaceleração da detecção automática com rótulos transparentes;
Não prejudica a saúde dos operadores e reduz a fadiga: O uso de fontes de luz LED em vez de luzes estroboscópicas, a luz é mais suave e uniforme;
Configuração de tarefas rápida e fácil;
Operação confiável e estável.

Parâmetros Técnicos

Sistema de Inspeção Visual Online OK-4000
Resolução Horizontal	0,15 mm
Resolução Vertical	0,15 mm
Largura de Detecção	10 mm ~ 1500 mm
Velocidade Máxima	450 m/min
Precisão de Detecção de Defeitos Pontuais	área do defeito > 0,2 mm^2
Precisão de Detecção de Riscos	área do defeito > 0,1 * 5 mm
Precisão de Detecção de Registro	Horizontal > 0,15 mm, Vertical > 0,25 mm

Observação: A resolução de detecção vertical está relacionada à velocidade máxima de detecção, e a resolução vertical mínima pode atingir 0,05 mm. A velocidade máxima de projeto de 450/min refere-se à velocidade máxima que pode ser alcançada com uma resolução de 0,15 mm.

Configuração

Item	Composição
Software de Inspeção	Sistema de Inspeção Visual Online

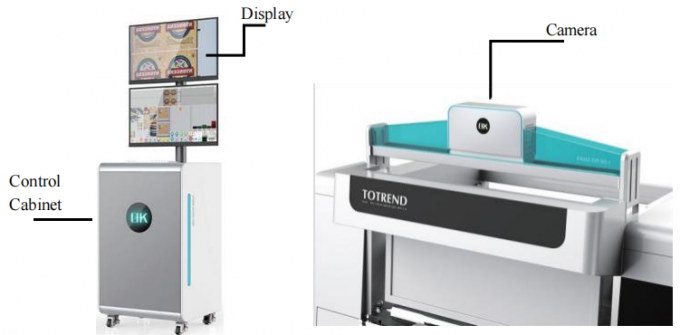

Hardware Principal	• Câmera CMOS de varredura de linha de alta velocidade/resolução • Placa de aquisição de imagem de alta velocidade • Encoder de alta resolução • Lente de alta resolução • Fonte de luz LED brilhante (com fonte de alimentação) • Computador industrial de alta velocidade (incluindo CPU, memória, hardware de placa embutida, display, teclado e mouse)
Acessórios	• Gabinete de controle (incluindo disjuntor de ar embutido, fonte de alimentação de comutação, SSR, Relé e ventilador de resfriamento, etc.) • Lâmpada de alarme e campainha • Suporte de montagem da câmera, tampa de proteção e ventilador de resfriamento • Cabo de suporte (cabo da câmera, cabo de alimentação) e plugue/vedação

O Conjunto Completo OK4000-4K/8K Inclui as Peças Abaixo

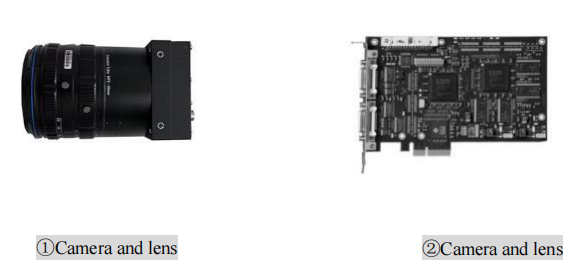

1. Câmera de varredura de linha -- OK 8000 (resolução 4/8K)
2. Placa de captura -- OR-X4C0-XPD00
3. Lente (incluindo anel de conexão, anel adaptador, etc.) -- Apo-Componon 2.8/40
4. Cabo de dados da câmera -- MVC-1-1-7M
5. Fonte de luz de cúpula
6. Adaptador de fonte de luz (incluindo cabo de dados, cabo de alimentação)
7. Encoder -- R58S10-9C10M5-24L-5000
8. Régua de tomada (220V)
9. Botão (metal)
10. Display (incluindo cabos -- 243V5QSB)
11. Teclado (K120 USB)
12. Mouse (fio M170)
13. Cabos de alimentação
14. Interruptor de alimentação -- NES-100-24
15. Luz de alerta (24V)
16. Caixa de Controle -- TF-A610H-B250MD3V-8700K-16G+128G

— Câmera de varredura de linha OK4000 para inspeção de impressão
— O computador industrial usa um processador de oito núcleos de 64 bits, que é mais rápido
— Usando lente de alta definição sem distorção
— Adote o design de fonte de luz integrada, fácil de instalar
— Placa de aquisição de canal duplo de alta velocidade importada

Vantagens do Sistema de Inspeção Visual Online

1. Em vez da inspeção de qualidade manual, melhorando muito a eficiência da produção;
2. O sistema de detecção tem forte capacidade de processamento, o que melhora a velocidade de impressão e a precisão da detecção;
3. Amplamente aplicável a embalagens de alimentos, embalagens de medicamentos, papel de parede, rótulos de cigarros, papel alumínio e outros campos;
4. Preste atenção a defeitos importantes, como fio de faca, sobreimpressão, rebarbas, matéria estranha, furos, arrasto de tinta, manchas e rugas na superfície de impressão;
5. Interface de usuário amigável e funções ricas do produto, o que é conveniente para os usuários usarem e gerenciarem;
6. Melhorando a qualidade do produto, reduz os custos de produção para as empresas.

etiqueta:

Place of Origin:	China
Marca:	PRINTYOUNG
Certificação:	CE
Model Number:	OK-4000

Minimum Order Quantity:	1 Set
Preço:	US 10000 Set
Packaging Details:	Adopts moisture-proof and shock-proof packaging which is suitable for long-distance road transportation and various types of weather conditions. A full set of maintenance and operation manuals is included.
Delivery Time:	30 days
Payment Terms:	L/C, T/T
Supply Ability:	30 Set/Sets per Month

Horizontal Resolution:	0.15 mm	Vertical Resolution:	0.15 mm
Detection Width:	10 mm ~ 1500 mm	Top Speed:	450 m/min
Point Defect Detection Accuracy:	defect area > 0.2 mm²	Streak Detection Accuracy:	defect area > 0.1 * 5 mm
