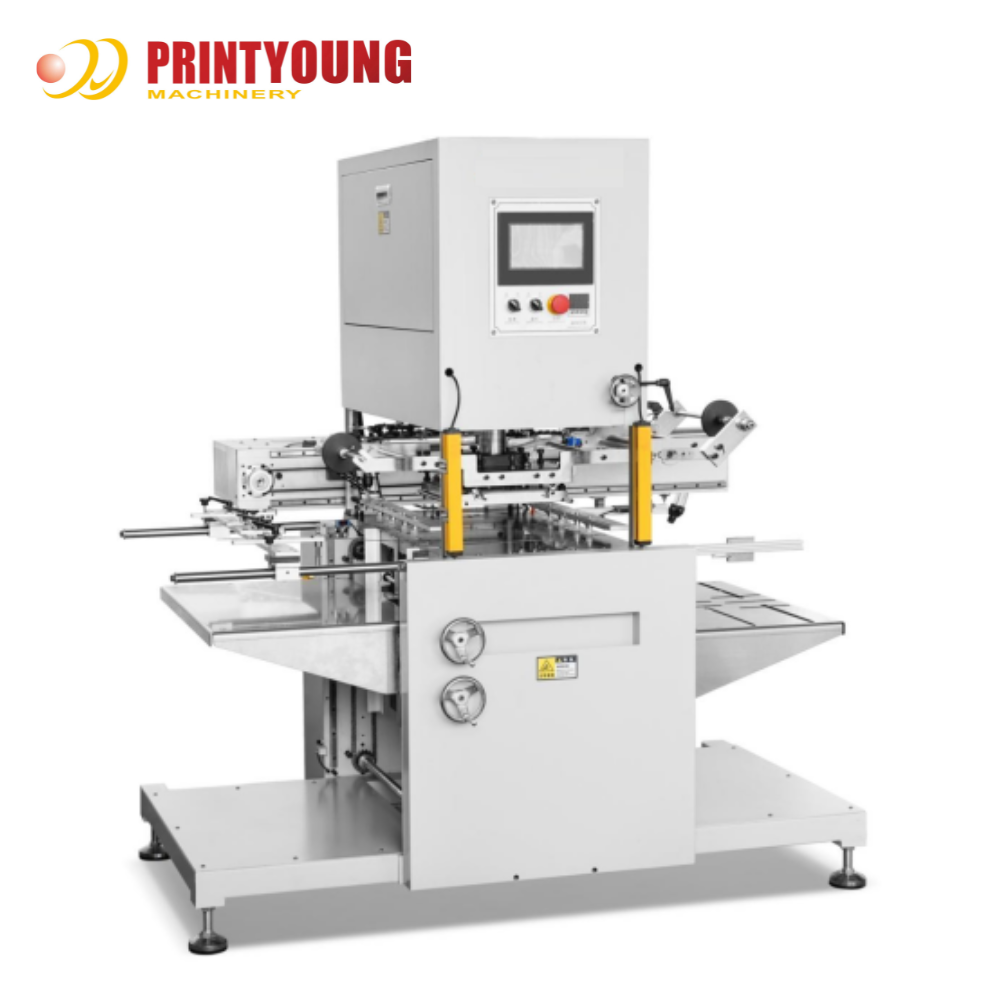

Máquina de Estampagem a Quente Servo Automática PRY-58

PRY-58 Automatic Servo Hot Foil Stamping Machine
PRY-58 Automatic Servo Hot Foil Stamping Machine
Informação Básica
Lugar de origem: China
Marca: PRINTYOUNG
Certificação: CE
Número do modelo: PRY-58
Quantidade de ordem mínima: 1 CONJUNTO
Preço: USD 7800 Set
Detalhes da embalagem: Adota embalagens à prova de umidade e à prova de choques, adequadas para transporte rodoviário de lo
Tempo de entrega: 20 dias
Termos de pagamento: L/C, T/T
Habilidade da fonte: 30 conjuntos por mês
contacto
Máx. Tamanho do papel de alimentação: 550*450mm Min. Tamanho do papel de alimentação: 150 * 150 mm
Máx. Tamanho de estampagem de folha: 300 * 250 mm Precisão de estampagem de folha: ≤ ± 0,1 mm
Máx. pressão de trabalho: 20 t Máx. velocidade de trabalho: 1800 horas/h
Máx. Altura da pilha de alimentação: 350 milímetros Máx. Comprimento da folha: 240 m (comprimento)

Máquina de Estampagem a Quente Servo Automática PRY-58 0
PRY-58 Máquina de estampagem a quente de folhas
Máquina de Estampagem a Quente Servo Automática PRY-58 1
Características
O modelo PRY-58 apresenta configurações de hardware abrangentes adaptáveis a diversos requisitos de estampagem de folha.
(1) Toda a máquina utiliza aço carbono Q235. Os painéis das paredes da carroceria são submetidos a um tratamento especial para garantir uma elevada resistência, estabilidade dimensional permanente e segurança estrutural.(2) Equipado com parafusos de esferas de Taiwan importados para assegurar um movimento precisoO servo principal inclui protecção contra sobrecarga e a correia de regulação inclui protecção contra fraturas.Parar automaticamente em caso de impacto externo para minimizar os danos ao corpo/a precisão de alimentação e evitar avarias.
(3) A unidade principal utiliza rolamentos originais importados.
(4) Os componentes críticos integram peças eléctricas importadas (por exemplo, Omron (Japão), Schneider (França).
(5) Precisão de estampação de folha: ± 0,1 mm;Velocidade máxima:1800 lençóis por hora.
(6) Características do sistema automático de regulação da pressão da imprensa para um controlo rápido e preciso da pressão de estampagem.
(7) Interface de controlo touchscreen chinês-inglês.
(8) Taiwan,Componentes pneumáticos da Air TAC da China asseguram a precisão em cada movimento pneumático.
(9) O PLC principal utiliza o Printyoung Electric para uma operação estável e suave da máquina.
Parâmetros técnicos
Tamanho máximo do papel de alimentação
550 * 450 mm
Tamanho mínimo do papel de alimentação
150 * 150 mm
Tamanho máximo de estampação de folha
300 * 250 mm
Especificações do papel
128 ~ 3000 g/m2 ((cartão),3.0 mm de espessura de painel cinzento
Precisão de estampação em folha
≤ ± 0,1 mm
Pressão de trabalho máxima
20 T
Velocidade de trabalho máxima
1800 s/h
Max. Altura da pilha de alimentação
350 mm
Max. comprimento da folha
240 m (em termos de comprimento)
Potência do motor principal
1.5 kw
Dimensões globais
1700 × 1250 × 1800 mm
Peso da máquina
650 kg
Potência de carga total
3.5kw
Configuração
Seção de alimentação de papel
1Utiliza um sistema de controlo avançado para regular a velocidade de alimentação do papel, garantindo o transporte do papel sem problemas.
2A parte de separação do papel é feita de uma liga especial de alumínio para uma alimentação mais suave do papel.
3.Alimentação de folha única, assegurando estabilidade e precisão.
4Tecnologia de micro-ajuste por servo para a fila de papel de sucção, permitindo ajustes sem parar a máquina.
Máquina de Estampagem a Quente Servo Automática PRY-58 2Máquina de Estampagem a Quente Servo Automática PRY-58 3
Unidade elétrica
1A interface táctil interactiva homem-máquina permite a configuração de diferentes puxadas longas e curtas.
2.Um alarme é acionado se o comprimento da folha for inferior a 6 cm.
3O sistema de monitorização da folha controlado por computador exibe o comprimento da folha restante e o comprimento consumido.
4Adopção do sistema de controlo PLC Printyoung para assegurar o funcionamento estável da máquina.
5.Adoptando a Sike Optoelectronics alemã.
Máquina de Estampagem a Quente Servo Automática PRY-58 4Máquina de Estampagem a Quente Servo Automática PRY-58 5Máquina de Estampagem a Quente Servo Automática PRY-58 6

Secção de estampação a quente

1A placa de estampagem a quente utiliza uma liga de alumínio de aviação de alta qualidade 7075 e a superfície é submetida a um tratamento de anodização duro.garantir um funcionamento leve, mantendo uma elevada dureza da superfície e resistência à deformação.
2.Sistema de alimentação longitudinal da película:Reduz o consumo de película e economiza tempo de substituição da película.
3Mecanismo de alimentação de folhas longitudinais duplas:Equipado com servomotores Hangzhou Zhishan (China) e sistema de controlo PLC Printyoung para uma operação fácil de usar.O mecanismo é posicionado atrás da alimentação longitudinal da folha para garantir a coleta suave e plana da folha após a estampação.
4.Comando manual independente: A unidade principal pode ser operada manualmente quando necessário.
5Dispositivo de regulação de pressão paralela: Dispõe de uma plataforma superior plana para regulação precisa da pressão.
6A detecção de pressão negativa a vácuo garante que a máquina cessa de funcionar na ausência de papel.
7Medidor de pressão em ângulo reto em forma de L: Acomoda diferentes requisitos de registro de impressão para um alinhamento preciso.
Secção de recepção de papel
1- Dispositivo automático de alinhamento de papel.
2O dispositivo fotoelétrico garante a recolha de papel.
3Sistema de controlo automático de elevação e de abaixamento da mesa de recepção de papel
Máquina de Estampagem a Quente Servo Automática PRY-58 7Máquina de Estampagem a Quente Servo Automática PRY-58 8
Parte do eixo principal
O fuso é accionado por um servomotor de 1,5 kW, e o desenho estrutural de quatro colunas torna a estampação a quente mais estável e menos propensa a inclinação.A profundidade de apagamento de alta frequência do núcleo do fuso atinge 0.5 milímetros, e a superfície é revestida com cromo duro, que é durável e resistente ao desgaste.
Máquina de Estampagem a Quente Servo Automática PRY-58 9Máquina de Estampagem a Quente Servo Automática PRY-58 10

Parte de transferência de papel

O dispositivo horizontal de alimentação de papel adota o comando do servomotor, que é mais eficiente e preciso.

Parte relativa à protecção da segurança

Esta máquina está equipada com uma grelha de protecção de segurança.A máquina dará um alarme e desligar para proteger a segurança do operador.
Aplicações
Máquina de Estampagem a Quente Servo Automática PRY-58 11
Máquina de Estampagem a Quente Servo Automática PRY-58 12
Máquina de Estampagem a Quente Servo Automática PRY-58 13
Máquina de Estampagem a Quente Servo Automática PRY-58 14
Máquina de Estampagem a Quente Servo Automática PRY-58 15
Máquina de Estampagem a Quente Servo Automática PRY-58 16
Máquina de Estampagem a Quente Servo Automática PRY-58 17
Máquina de Estampagem a Quente Servo Automática PRY-58 18
