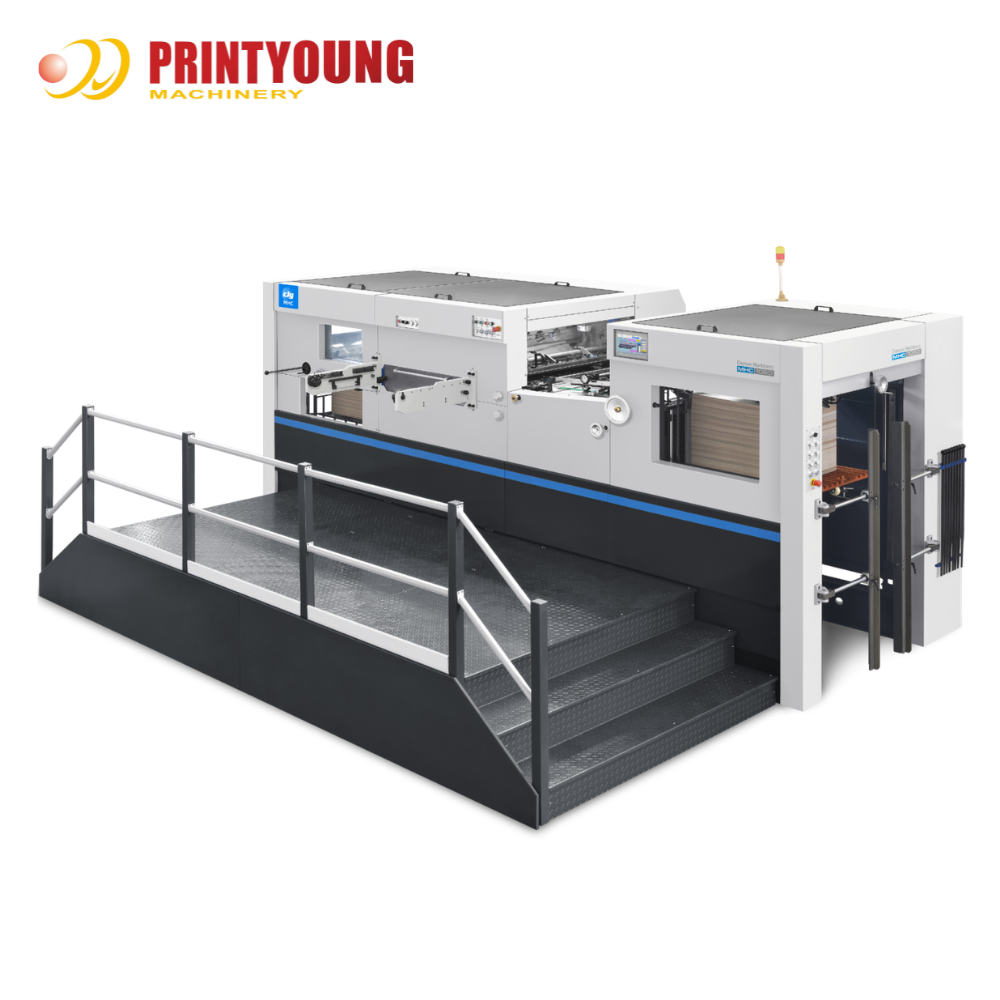

Name: PRY-1060 Máquina automática de corte e esboçamento de papel de alta precisão informatizado 380V
Brand: Shanghai Printyoung International Industry Co.,Ltd
SKU: PRY-1060
Price: 63000 USD
Availability: InStock

PRY-1060 Máquina de corte a moagem a moagem

Características

É uma grande honra apresentar-vos o equipamento automático de corte a óleo mais avançado e avançado de hoje.A máquina de corte automática PRY-1060 produzida pela nossa empresa pode atender aos requisitos da sua empresa e alcançar a mais alta eficiência.Para informações pormenorizadas sobre o produto,consulte a seguinte solução.

Parâmetros técnicos

Tamanho máximo da folha	1080 * 780 mm
Tamanho da folha	400 * 350 mm
Max. Tamanho de corte	1060 * 760 mm
Margem de aderência mínima	9 ~ 17 mm
Reduzir a altura da regra	23.8 mm.
Tamanho da perseguição interna	1120 * 786 mm
Intervalo de existências	Cartão: 80 ~ 2000 g/m2, 0,1 ~ 2 mm Placas onduladas: ≤ 4 mm
Precisão de corte por matrizes	≤ ± 0,1 mm
Max. Força de corte	300 T
Velocidade de trabalho máxima	7500 s/h
Altura da pilha de alimentação	1600 mm
Altura máxima da pilha de entrega	1400 mm
Potência do motor principal	11 kW
Potência de carga total	16.9 kw
Necessidade de ar	0.6 ~ 0,7 MPa, ≥ 0,37 m3/min
Peso líquido da máquina	16.5 T
Dimensões da máquina	6300 * 4256 * 2350 mm

Configuração

* Secção de alimentação de papel de alta velocidade sem parar.
* Cabeça de alimentação de sucção de pescado com 4 aspirações e 4 entregas. A cabeça de sucção pode ser ajustada em vários ângulos de sucção de acordo com a deformação do papel.
* Sopradora de sucção ajustável, cabeça de sucção e válvula de separação de ar, processadas com liga ultra-dura.
* Dispositivo anti-colisão com cabeça de alimentação tripla.
* Sopradora de separação de papel horizontal.
* As mesas de empilhamento principal e auxiliar alternam-se sem parar, assegurando o funcionamento ininterrupto do alimentador.
* Dispositivo eléctrico de ajuste fino esquerda/direita para a pilha de alimentação principal.
* Dispositivo de empilhamento prévio com trilhos para carregamento preciso e conveniente de papel.
* O dispositivo de regulação do alinhamento do papel pode ajustar manualmente a distância antes de o papel atingir o calibre sem parar a máquina.
* Mesa de papel inclinada grande, adequada para transporte de papel fino e curvo a alta velocidade.
* Bomba de vácuo de dupla utilização de sucção de sopro da marca alemã Becker.

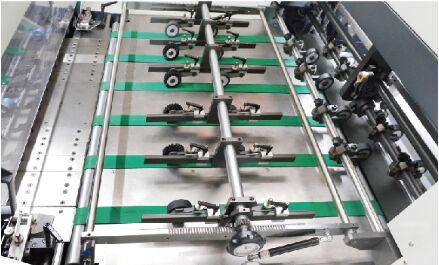

Unidade de transporte de papel

* Cinturão de alimentação de papel importado e placa de transferência de aço inoxidável.
* Dispositivo de elevação pneumático para armação de papel.
* Embraiagem de ponto único: A parte transportadora e a parte principal da máquina podem ser separadas e combinadas sincronicamente a qualquer momento, o que simplifica e facilita a sequência de operação.Independentemente da prova- testes de pressão, etc., a parte transportadora pode ser separada e fechada conforme desejado.
* O PLC e a câmara electrónica controlam o tempo de toda a máquina.

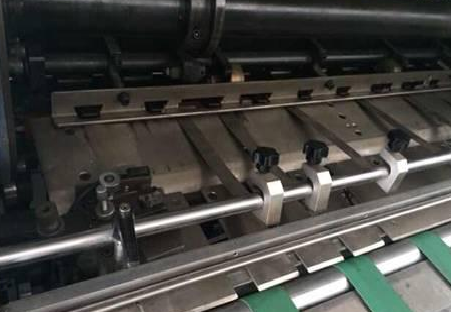

Medidor frontal/lateral

* Medidores laterais de dupla utilização, um conjunto para o lado da operação e outro para o lado da transmissão. Os medidores laterais podem ser ajustados entre os medidores de pulso-puxa para satisfazer diferentes requisitos de papel.

* Detecção fotoelétrica em ambos os medidores laterais e frontais.
* Mecanismo de desaceleração para alimentação de folhas no gabarito frontal.
* Detector de folhas duplas eletromecânico.

* Toda a máquina de fundição é feita de ferro fundido nodular QT-700.
* Um conjunto completo de barras de pinça anodizadas de liga de alumínio importadas e estrutura de posicionamento, dentes de pinça finos de aço e placas de suporte de pinça.As barras de pinça adotam uma estrutura de barra de pinça ajustável.
* O dispositivo de regulação da pressão permite um controlo preciso da pressão através de botões de ecrã táctil PLC.
* A pressão de corte é medida directamente e com precisão pelo dispositivo de medição de deformação e exibida na interface homem-máquina.

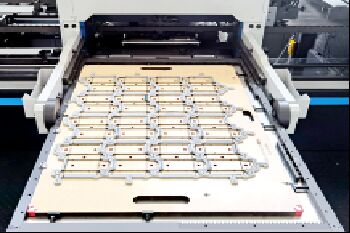

* Dispositivo rotativo de base de corte por pressão e molde de pressão.
* A ligação entre a placa de corte e a caça assume a forma de caracóis e parafusos, combinados com um sistema de posicionamento central para uma mudança rápida e precisa da placa.
* A caixa de corte e o tapete inferior são bloqueados pelo regulador de gás SMC do Japão, o que pode evitar o bloqueio inadequado do quadro superior causado por erro humano durante a instalação.
* Dispositivo de detecção de pressão de ar SMC Japão com alarme de baixa pressão.
* Equipado com um reservatório de ar para assegurar a estabilidade da pressão do ar de toda a máquina.

Sistema de lubrificação automática

Toda a máquina adota um sistema centralizado de abastecimento automático de óleo para garantir que as partes da transmissão não tenham falta de óleo.

Unidade de entrega

* Dispositivo auxiliar de distribuição de papel de tipo cortina em rolos, pode realizar a distribuição de papel sem parar.
* Mecanismo mecânico ajustável de imprensa de escova para distribuição de papel, para ajudar a descarregar a barra de pinça e a empilhar o papel.
* Dispositivo de alinhamento de entrega de papel.
* A detecção fotoelétrica dos interruptores de limite superior e inferior pode evitar eficazmente que a mesa de empilhamento de papel se empilhe excessivamente e que o papel se enrole.
* O sopro de ar auxiliar em duas direcções para a entrega de papel e o mecanismo de amostragem manual tornam a operação conveniente.
* Dispositivo de regulação da corrente de mola:A regulação da tensão da corrente de mola pode reduzir o impacto da inércia durante a direcção da barra da pinça e manter a tensão equilibrada da corrente.

Unidade elétrica

* Sistema de controlo PLC auto-desenvolvido (patente de invenção).
* A unidade de corte por impressão adota ecrãs de toque de 10,4 polegadas.
* A máquina adota relés da marca alemã Moeller, contatores AC, interruptores de ar e botões, para assegurar a estabilidade e fiabilidade das partes eléctricas.
* A máquina adota um interruptor fotoelétrico da marca japonesa Omron, fibra óptica, codificador e sensor, para garantir a precisão e estabilidade da detecção elétrica de cada parte da acção.

etiqueta:

Lugar de origem:	China
Marca:	PRINTYOUNG
Certificação:	CE
Número do modelo:	PRY-1060

Quantidade de ordem mínima:	1 conjunto
Preço:	USD 63000 Set
Detalhes da embalagem:	Adota embalagens à prova de umidade e à prova de choque, adequadas para transporte rodoviário de lon
Tempo de entrega:	90 dias de trabalho
Termos de pagamento:	L/C, T/T
Habilidade da fonte:	30 conjuntos por mês

Máx. Tamanho da folha:	1080 * 780 mm	Min. Tamanho da folha:	400*350mm
Tamanho de corte máximo:	1060*760mm	Margem de prendedor mínima:	9 ~ 17mm
Reduzir a altura da regra:	23.8 mm	Tamanho da perseguição interna:	1120*786mm
Precisão de corte:	≤ ± 0,1 mm	Máx. Força de corte e vinco:	300 t
Máx. velocidade de trabalho:	7500 ENVIANDO E SEGURANDO	Altura da pilha de alimentação:	1600 mm
Altura da pilha de Máximo Entrega:	1400 milímetros	Potência do motor principal:	11 kW
Potência de carga total:	16,9 kW	Requisito de ar:	0,6 ~ 0,7 MPa, ≥ 0,37 m³/min
