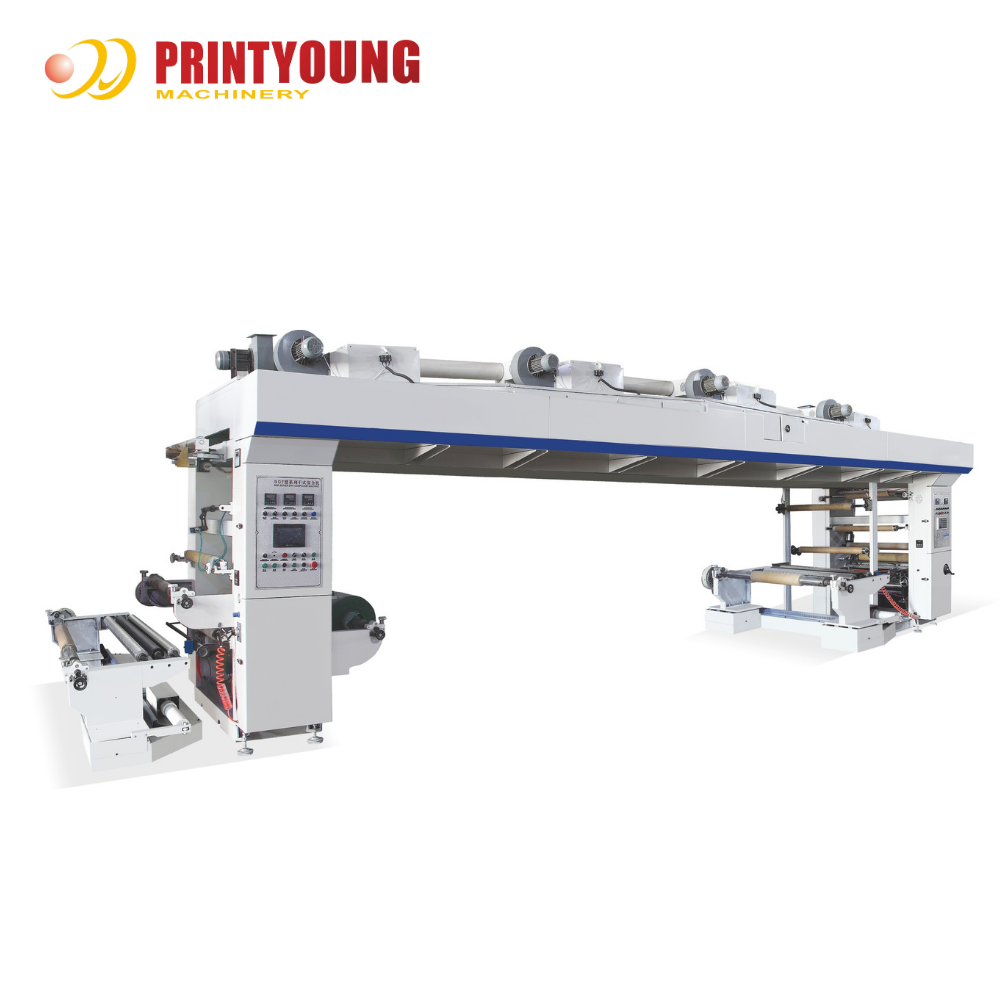

Name: PRY-1300 Máquina automática de laminagem de filme por método seco elétrico com controle PLC 3 motores de alta produtividade 180m/min
Brand: Shanghai Printyoung International Industry Co.,Ltd
SKU: PRY-1300
Price: 32000 USD
Availability: InStock

PRY-1300 Máquina de laminação por método seco

Características

A máquina PRY-1300 de composito seco de velocidade média e de poupança de energia integra componentes elétricos, pneumáticos e mecânicos.com a tensão na secção de secagem sendo controlada por um sistema de circuito fechado de braço de balanço de rolos flutuantes. É equipado com um PLC de nível industrial e um painel de controlo central de 7 polegadas com toque a cores. A alimentação é controlada manualmente por um freio de pó magnético com saída de binário constante.Possui excelente rigidez e estabilidade operacional.A estrutura é requintada e a aparência é bonita.É adequado para o composto de vários materiais de filme.É a sua escolha ideal.

Parâmetros técnicos

Largura máxima do material do filme	1300 mm
Largura dos rolos de guia	1350 mm
Substrato revestido e substrato composto	PET 12-60 μm, BOPP 19-60 μm, CPP 30-60 μm, PE 30-100 mm, etc. Películas de material de tipo rolo
Número máximo Velocidade mecânica	180 m/min
Velocidade máxima de trabalho	20 ~ 160 m/min
Diâmetro máximo do primeiro rolo de alimentação	Φ 600 mm
Diâmetro máximo do segundo rolo de alimentação	Φ 600 mm
Diâmetro máximo do rolo de receção	Φ 800 mm
Fuso para receber e rolos de alimentação	Espinil expansível por ar
Diâmetro do núcleo dos rolos receptores e de alimentação	Φ3", diâmetro interno Φ76 mm Diâmetro exterior: Φ92 mm
Intervalo de tensão	3 ~ 30 kg
Comprimento total do forno	9000 mm (dividido em 4 zonas)
Número máximo Temperatura do forno	100 °C
Método de secagem	aquecimento eléctrico secagem a ar quente
Fornecimento de energia	380 V de três fases, 50 Hz
Potência de aquecimento elétrico	90 kW
Potência total	aproximadamente 110 kW
Dimensões da máquina	aproximadamente 10500 * 3200 * 3200 mm
Peso da máquina	aproximadamente 6T

Configuração

Primeira secção de desdobramento

1.Cadeira de desdobramento independente de uma única estação de trabalho. Correcção automática de desvio fotoelétrico.
2.Área de regulação manual horizontal do rolo de material: ± 20 mm
3.Primeira tensão de desenrolar: 100n.m. travão magnético
4.Segunda tensão de desenrolar: 100n.m. travão magnético
5. Terceira tensão de desenrolar: travão magnético em pó de 150 Nm
6- Intervalo de tensão: 3 a 50 kg

Unidade de colagem

1O método de colagem é a colagem quantitativa por rolos de malha.
2.Rolha de malha de colagem é um rolo dividido com um eixo de rolo. Estrutura de pressão pneumática, fácil de substituir.
3O dispositivo de raspagem pesado é uma embreagem de pressão de ar, accionada horizontalmente.

As posições dianteira, traseira, superior e inferior e as posições angulares do raspador podem ser ajustadas manualmente.
4.A colante é feita de aço inoxidável, as posições superior e inferior podem ser ajustadas manualmente.
5.Diâmetro do rolo da malha:F160mm,Diâmetro do rolo de borracha de pressão:F120mm,Unidade de colagem utiliza motor de frequência variável tipo YVP132S-4, potência: 3 kW

Secção de fornos

1- Forno de 9 metros. Dividido em 4 zonas, totalmente fechado, forno de ar duplo.
2A temperatura de cada zona do forno é controlada automaticamente, a temperatura é exibida pelo regulador de temperatura.
3Cada zona de fornos está equipada com um sistema separado de secagem a ar quente, cada grupo de aquecedores eléctricos (15kw), para poupar energia.
4A abertura da caixa superior do forno é controlada por uma garrafa de ar e equipada com um dispositivo de apoio de segurança.
5- Tubo de ar central.
6Todo o forno é concebido com pressão negativa.
7O forno tem isolamento térmico e medidas de conservação térmica.
8O volume de ar da entrada e saída do rolo de malha em cada zona do forno pode ser ajustado.
9O rolo guia no forno é o rolo activo e gira à mesma velocidade que a máquina principal.
10Há um sistema de correcção automática de desvio por ultra-som atrás do forno.
11Parâmetros:

Força de tubo de aquecimento elétrico em aço inoxidável em forma de W:1.2kw por raiz

Potência do soprador centrífugo do tipo DF9-1:2.2kw ((motor correspondente do tipo Y90L-2,4 conjuntos)

Temperatura máxima do forno: 100°C

Número de bocas de sopro:32 (8×4)

Diâmetro do rolo de guia no forno:Ф70mm

Secção composta

1.O rolo composto é o rolo activo, accionado por um motor principal, a velocidade linear da superfície do rolo composto é sincronizada e controlada com a velocidade linear do rolo de malha de colagem.
2.O rolo de prensagem composto é controlado por dois cilindros pneumáticos para a sua abertura e fechamento. A pressão pode ser ajustada.
3.O rolo composto é aquecido por óleo condutor, o calor é transmitido para a superfície do rolo composto através da circulação de óleo condutor,A temperatura da superfície do rolo composto é uniforme em toda a direção da largura, que favorece a garantia da qualidade do produto composto.
4.Tambor de aquecimento composto e mecanismo do rolo de prensagem:O aquecimento é efectuado através do tambor de aquecimento composto.O material da camada de borracha do rolo de prensagem composto é borracha de silicone resistente ao calor,dureza Litoral A 80-85°A temperatura máxima da superfície do rolo composto é de 80°C, a pressão máxima é de 500 kg.
5A temperatura da superfície do rolo composto (temperatura do composto) é controlada automaticamente por temperatura constante.
6Parâmetros:

Diâmetro do rolo de aço composto:Ф320mm.

Diâmetro do rolo de borracha de prensagem:Ф160mm.

O material da camada de borracha do rolo de prensagem composto é borracha terpolímero resistente ao calor, dureza Shore A 80-85°

O motor principal é o YVP132M-4 motor de frequência variável, potência:5.5kw.

Seção de reboque

1- Recepção de material de estação de trabalho única.
2.O eixo de desenrolar é accionado por um motor de conversão de frequência separado.
3.Rolo de balanço de amortecimento de ar a pressão constante e sistema de detecção de tensão do codificador rotativo.
4O eixo do material usa o eixo de expansão de 3′′.
5Recebendo controlo automático de tensão em circuito fechado.
6. Dispositivo de rolos para prensagem de bobinas de material controlado por cilindro de ar.
7Parâmetros:

Servo motor de reboque. Potência:7.5kw

Faixa de regulação manual horizontal do rolo de material: ± 20 mm

Intervalo de tensão: 3-30 kg.

etiqueta:

Lugar de origem:	China
Marca:	PRINTYOUNG
Certificação:	CE
Número do modelo:	PRY-1300

Quantidade de ordem mínima:	1 conjunto
Preço:	USD 32000 Set
Detalhes da embalagem:	Adota embalagens à prova de umidade e à prova de choque, adequadas para transporte rodoviário de lon
Tempo de entrega:	60 dias de trabalho
Termos de pagamento:	L/C, T/T
Habilidade da fonte:	10 conjuntos por mês

Largura Máxima do Material do Filme:	1300 mm	Largura dos Rolos Guia:	1350 MILÍMETROS
Velocidade mecânica máxima:	180 m/min	Velocidade máxima de trabalho:	20 ~ 160m/min
Faixa de tensão:	3~30kg	Comprimento Total do Forno:	9000mm (dividido em 4 zonas)
Temperatura Máxima do Forno:	100 ℃	Método de secagem:	Aquecimento Elétrico Secagem por Ar Quente
Fonte de energia:	Trifásico 380V,50Hz	Potência de aquecimento elétrico:	90 kW
Destacar:	máquina automática de laminação de filme elétrico , Máquina de laminação de filme de controlo PLC , máquina de laminação de filme de alta produtividade
