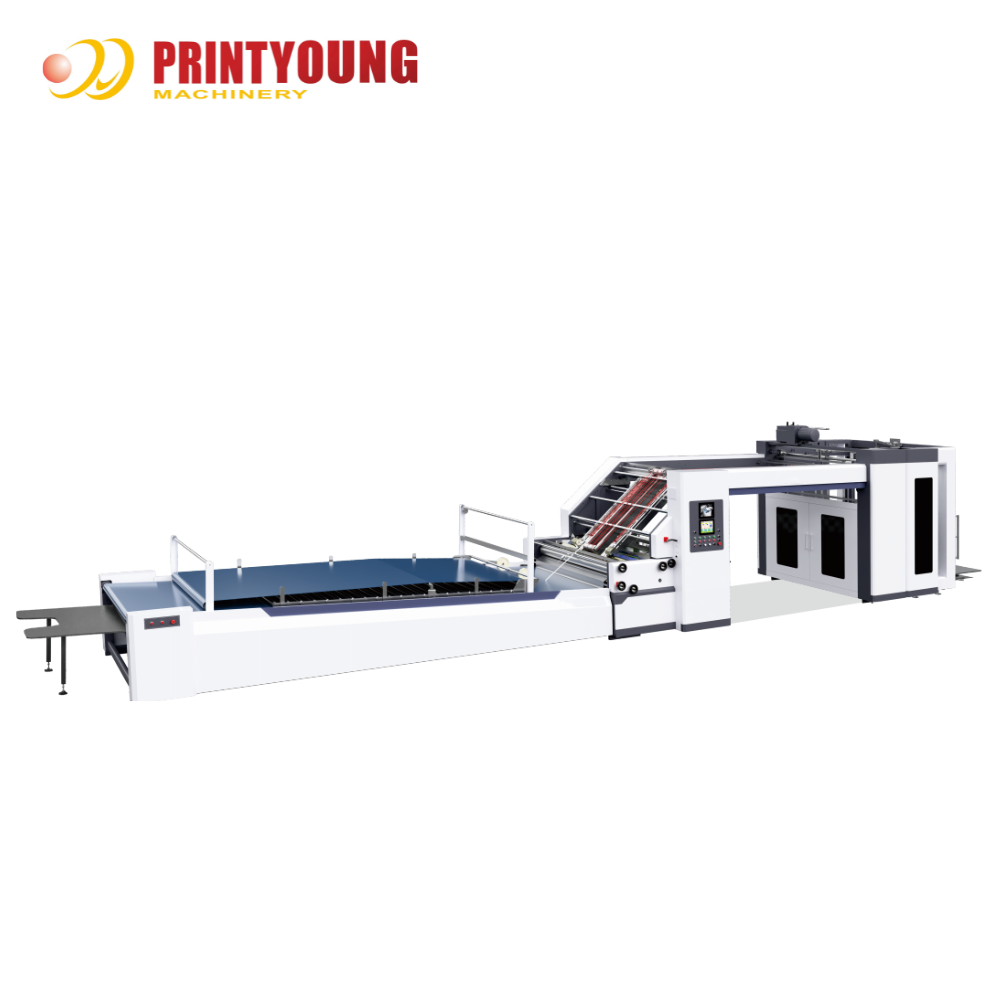

Máquina Laminadora de Flauta PRY-HG

Características

Esta máquina adotou a combinação perfeita de sistema de controle de movimento e sistema de servo correção, usando múltiplos conjuntos de sensores fotoelétricos na extremidade do papel para a posição relativa, controlando a ação de compensação independente do servo motor em ambos os lados do papel superior, posicionamento preciso do papel superior e inferior. A máquina de laminação servo tem as vantagens de operação simples, basta inserir o tamanho do papel para ajustar automaticamente a máquina.

★ Ajuste automático de largura ao configurar o tamanho da folha.
★ Ajuste automático da quantidade de cola e pressão do rolo.
★ Velocidade linear máxima de 165m/min.
★ Estrutura fundida de 40mm.
★ Rolo jumbo de Φ165mm para transmissão sem respingos de cola.
★ Controle de ligação por 10 servomotores para toda a máquina.
★ Alimentação em fluxo para folhas superiores.
★ Tecnologia de rolamento sem óleo e sem manutenção.
★ Transmissão independente de velocidade de rolo de cola por servo motor.
★ Motor de passo controla a configuração do formato, alta precisão.

Parâmetros Técnicos

Máquina Laminadora de Flauta PRY-1450HG
Modelo	PRY-1450HG	PRY-1650HG
Tamanho Máx. da Folha	1450 * 1450 mm	1650 * 1650 mm
Tamanho Mín. da Folha	380 * 350 mm	380 * 350 mm
Espessura do Papel Superior	120 ~ 500 g	120 ~ 500 g
Precisão Frontal e Traseira	± 1 mm	± 1 mm
Peso	8500 kgs	9000 kgs
Velocidade Máx.	0 ~ 180 m/min	0 ~ 180 m/min
Consumo de Ar	0,2 m³/min	0,2 m³/min
Dimensões Gerais	15,5 * 2,4 * 2,4 m	15,7 * 2,6 * 2,4 m
Potência da Máquina	24 kw	26 kw
Papel Inferior	Papel ondulado A, B, C, E, F, G Papel ondulado de quatro camadas: AB/BB/BC/EE Papel cartão acima de 300gsm

Configuração

Mecanismo de Alimentação de Folha Superior

Equipado com alimentador automático dedicado de alta velocidade, tanto o levantamento quanto o bico de alimentação podem ajustar livremente o ângulo para o papel, para garantir que tanto papel grosso quanto fino possam ser entregues rápida e suavemente.

Alimentação de borda de ataque para alimentação inferior, adequada para processar vários tipos de papelão ondulado, mais útil quando o papelão ondulado está dobrado.
(não é possível processar papel cartão se este dispositivo for escolhido)

Mecanismo de Alimentação de Folha Inferior (Opcional)

Usa sistema de controle elétrico com servomotor importado, com correia de sucção Japan NITTA para inverter a potência de sucção, pode processar tanto papel ondulado quanto papel cartão acima de 300gsm.

Alimentação de Papel Superior

Tipo de alimentação em fluxo (sobreposição), garantindo que o papel não fique preso durante a operação em alta velocidade.

Posicionamento Lateral

Usa esferas de puxar lateral para o posicionamento da folha superior, fazendo com que ela sempre passe em uma direção, realizando alta precisão no alinhamento lateral.

Sistema de Ajuste Automático de Largura

Quando o tamanho do papel é inserido, o sistema de papel inferior, o alimentador e as partes de transporte de papel superior se movem automaticamente para o tamanho correspondente.

Ajuste Automático de Cola e Pressão do Rolo

Quando a altura do papelão ondulado é inserida, a folga da cola e a folga do rolo se movem automaticamente para a posição correspondente, e os dados podem ser salvos. Você pode clicar diretamente em "executar" na próxima vez que fabricar este produto.

Monitoramento do Alimentador

Os operadores não precisam ir frequentemente ao departamento do alimentador para verificar a operação do alimentador, o que economiza mão de obra.

Sistema de Posicionamento

Usa conjuntos de sensores fotoelétricos para a posição relativa de avanço do papel inferior, controla o servo motor em ambos os lados do papel superior, ação de compensação independente, o papel superior e inferior são laminados com precisão.

Parte de Transmissão

Transmissão por correia síncrona de dentes duplos importada, equipada com um dispositivo de tensionamento para garantir a precisão da transmissão, estável, baixo ruído.

Rolo de Cola

Rolo de aço inoxidável, nunca enferruja, após retificação fina, garante a quantidade mínima de cola aplicada uniformemente. O rolo inferior é limpo por um rolo de água. O diâmetro foi ampliado para Φ165mm para garantir uma operação estável em alta velocidade e sem respingos de cola.

Sistema Elétrico

Projetado de acordo com os requisitos CE europeus, garante a estabilidade da máquina, alta eficiência e baixa taxa de falhas. Usa combinação de interface homem-máquina e PLC, exibe todas as informações, como avisos, detecção de erros, falhas e velocidade de operação.

Seção de Pré-empilhamento

Pré-empilha o papel sob a condição de não parar, a folha empilhada também pode ser empurrada diretamente pelo empilhador; melhora a eficiência. O design especial da estrutura de pré-empilhamento de papel economiza tempo e esforço.

Detecção de Espessura do Papel

Coloque o papel aqui e a tela exibirá sua espessura. Após inserir esta espessura, a cola e a pressão podem ser ajustadas automaticamente.

etiqueta:

Lugar de origem:	China
Marca:	PRINTYOUNG
Certificação:	CE
Número do modelo:	PRY-1450HG, PRY-1650HG

Quantidade de ordem mínima:	1 conjunto
Preço:	USD 50000 ~ 55000 Set
Detalhes da embalagem:	Adota embalagens à prova de umidade e à prova de choque, adequadas para transporte rodoviário de lon
Tempo de entrega:	45 dias de trabalho
Termos de pagamento:	L/C, T/T
Habilidade da fonte:	30 conjuntos por mês

Modelo:	PRY-1450HG, PRY-1650HG	Máx. Tamanho da folha:	1450 * 1450 mm, 1650 * 1650 mm
Min. Tamanho da folha:	380 * 350 mm	Espessura de papel superior:	120 ~ 500 g
Precisão para frente e para trás:	± 1 milímetro	Peso:	8.500 kg, 9.000 kg
máx. velocidade:	0 ~ 180m/min	Consumo de ar:	0,2 m³/min
Destacar:	máquina de laminação de flauta servo automática , Laminador de cartão de ajuste inteligente , máquina de laminação PRY-HG com garantia
