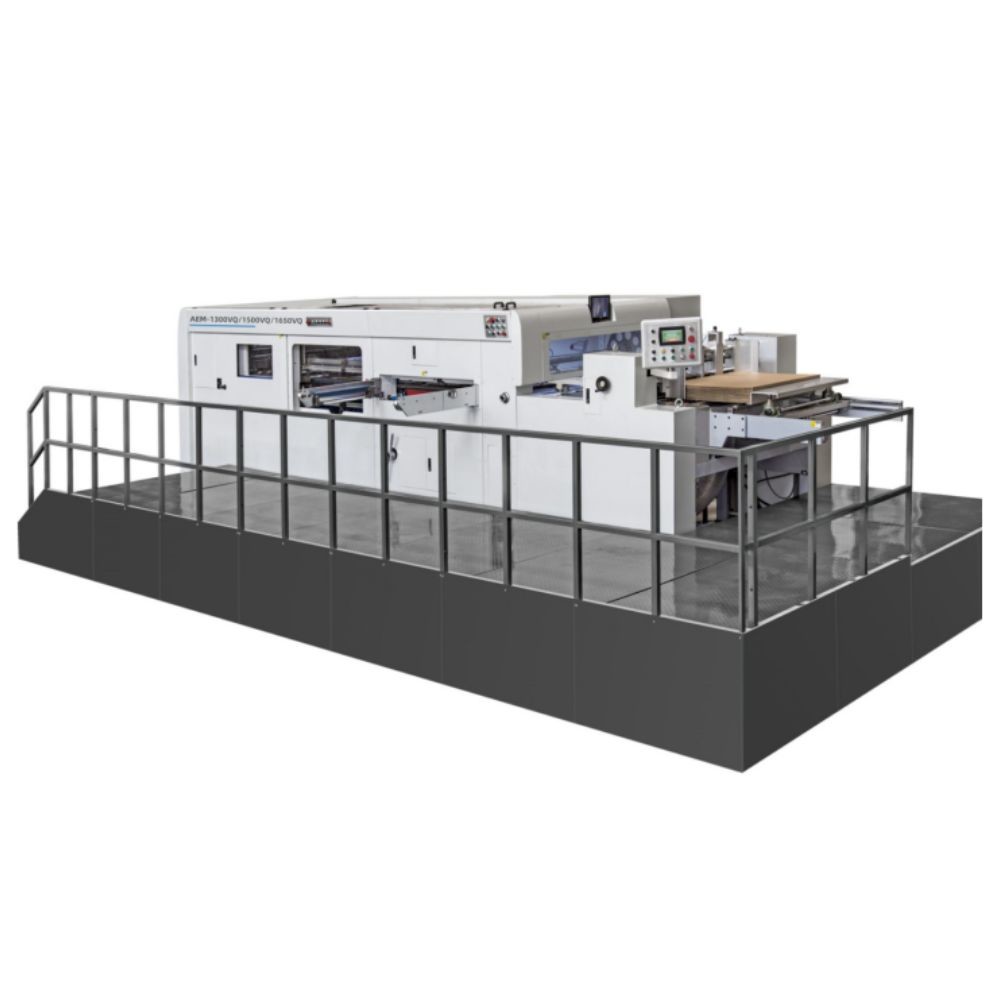

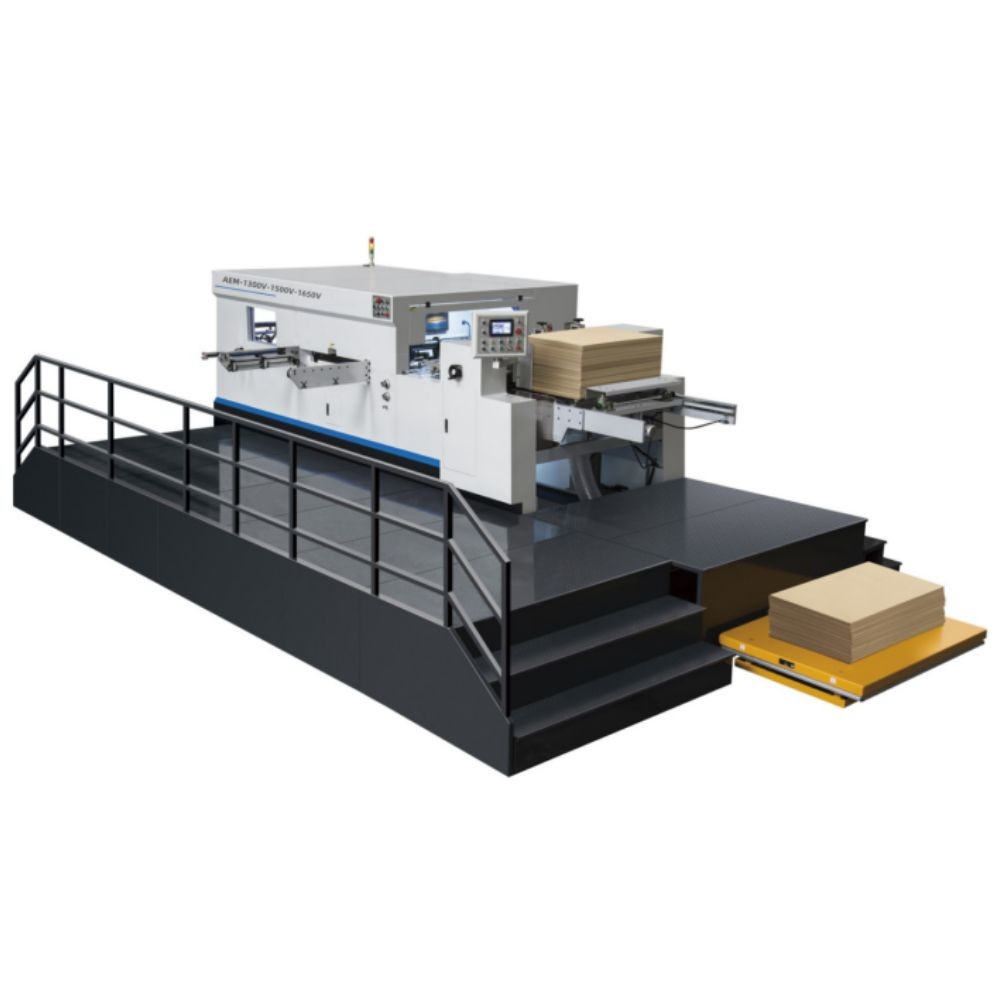

PRY-1650V Máquina de corte de papel corrugado de 0,25 mm de precisão totalmente automática

PRY-1650V Fully Automatic 0.25mm Accuracy Corrugated Paper Board Flatbed Die Cutting Machine
PRY-1650V Fully Automatic 0.25mm Accuracy Corrugated Paper Board Flatbed Die Cutting Machine
PRY-1650V Fully Automatic 0.25mm Accuracy Corrugated Paper Board Flatbed Die Cutting Machine PRY-1650V Fully Automatic 0.25mm Accuracy Corrugated Paper Board Flatbed Die Cutting Machine
Informação Básica
Lugar de origem: China
Marca: PRINTYOUNG
Certificação: CE
Número do modelo: PRY-1650V
Quantidade de ordem mínima: 1 conjunto
Preço: US 100000 Set
Detalhes da embalagem: Adota embalagens à prova de umidade e de choques, adequadas para o transporte rodoviário de longa di
Tempo de entrega: 60 dias
Termos de pagamento: L/C, T/T
Habilidade da fonte: 10 conjuntos por mês
contacto
Tipo: Máquina cortando Capacidade de produção: 75 folhas/min
Max. largura operacional: 1670 milímetros Peso: 23000 QUILOGRAMAS
Garantia: 1 ano Voltagem: 380 V
Dimensão: 6900 (+2300) * 3000 (+2300) * 2550 mm Tamanho máximo da folha: 1670 * 1210 mm
Tamanho mínimo da folha: 520 * 460 mm Altura de alimentação da pilha: 300 mm
Altura da pilha da entrega: 1300 milímetros Máximo Die-Cutting Tamanho: 1650 * 1200 mm
Tamanho do Chase Interno: 1660 * 1215 mm Tamanho cortando da placa: 1680 * 1186 mm
Reduzir a altura da regra: 23.8 mm Cortando a espessura da placa: 7 mm
Precisão de corte por matrizes: ≤ ± 0,25 mm
Destacar:

0Máquina de corte de papel de precisão de 25 mm

,

Máquina de corte de papel em pressão

,

Máquina de corte a óleo de papel totalmente automática

PRY-1650V Máquina de corte de papel corrugado de 0,25 mm de precisão totalmente automática 0
Máquina automática de corte por matrizes PRY-1650V
PRY-1650V Máquina de corte de papel corrugado de 0,25 mm de precisão totalmente automática 1PRY-1650V Máquina de corte de papel corrugado de 0,25 mm de precisão totalmente automática 2
PRY-1650V Máquina de corte de papel corrugado de 0,25 mm de precisão totalmente automática 3
PRY-1650V Máquina de corte de papel corrugado de 0,25 mm de precisão totalmente automática 4
Características
1A pressão de placas é accionada pelo motor principal Taiwan TECO com inversor Panasonic;O funcionamento da máquina completa é controlado por sistema de controle centralizado PLC que pode examinar automaticamente o estado de trabalho e testar o estado incomum, bem como registrar a condição de trabalho.De acordo com a Norma Europeia de Segurança,projetamos de forma razoável para que a operabilidade e a segurança sejam a combinação perfeita.
2.O sistema de alarme avançado de arranque lembrará o operador de deixar a área insegura.A embreagem pneumática irá separar e parar automaticamente o que reduz o desperdício de papel, proteger o pessoal e o equipamento.
3.Elaborar dispositivos pré-empilados e dispositivos de alimentação e entrega de papel sem parar reduzem o tempo de empilhamento, melhoram a eficiência da máquina e aumentam a sua renda.
4Os componentes eléctricos e pneumáticos europeus, japoneses e taiwaneses selecionados melhoram a estabilidade da máquina e reduzem a frequência de inatividade.
5.Mainframe e base adotam ferro de grafite QT500-7 esferoidal de alta resistência que é processado com precisão pelo centro de controle numérico,garantir que a máquina funcione de forma estável durante muito tempo sob grande pressãoOs núcleos da máquina de prensagem de chapas, tais como o eixo de válvula, o engrenagem de minhoca, são todos de aço ligado de alta qualidade importados, que são processados por amortecimento e temperamento a alta temperatura com uma longa vida útil.
6O sistema de lubrificação das peças centrais é equipado com um dispositivo de exibição da pressão do óleo e um dispositivo de alarme para pressão insuficiente do óleo e do ar.
7.Fornecer formação técnica completa e a longo prazo, bem como manutenções gratuitas durante um ano, garantem que os nossos clientes possam dominar plenamente a tecnologia de produção dos nossos equipamentos.A nossa máquina é perfeita.Instalação precisa, alta estabilidade, alta segurança, baixo ruído.
Parâmetros técnicos
Máquina automática de corte por matrizes PRY-1650V
Modelo
PRY-1650V
Tamanho máximo da folha
1670 × 1210 mm
Tamanho da folha
520 × 460 mm
Altura da pilha de alimentação
300 mm
Altura da pila de entrega
1300 mm
Max. Tamanho de corte por matrizes
1650 × 1200 mm
Tamanho da perseguição interna
1660 × 1215 mm
Tamanho da chapa de corte por matriz
1680 × 1186 mm
Reduzir a altura da regra
23.8 mm
Cortar a espessura da chapa
7 mm
Intervalo de existências
Papelão: 0,25 mm
Papel ondulado: < 8 mm
Precisão de corte por matrizes
≤ ± 0,25 mm
Max. Pressão de corte
300 T
Velocidade máxima da máquina
4500 S/H
Margem de retenção mínima
7 mm
Fornecimento de ar
0.6 - 0,7 Mpa, 0,36 m3/min
Necessidade de energia
3 fases 380 V 50 Hz
Potência do motor principal
15 kW
Potência total
22 kW
Peso total da máquina
23 t
Dimensão global
6900(+2300) × 3000(+2300) × 2550 mm
Configuração
PRY-1650V Máquina de corte de papel corrugado de 0,25 mm de precisão totalmente automática 5PRY-1650V Máquina de corte de papel corrugado de 0,25 mm de precisão totalmente automática 6
PRY-1650V Máquina de corte de papel corrugado de 0,25 mm de precisão totalmente automática 7PRY-1650V Máquina de corte de papel corrugado de 0,25 mm de precisão totalmente automática 8PRY-1650V Máquina de corte de papel corrugado de 0,25 mm de precisão totalmente automática 9

Seção de alimentação de papel

1.Alimentação de borda de chumbo avançada para cartão grosso e cartão ondulado.
2.A mesa transportadora com rolos de pressão de PU anti-desgaste e as rodas de escova garante uma elevada precisão de alimentação do papel, a correia transportadora pode ser ajustada sem parar.
3.A colocação lateral e a colocação frontal garantem a precisão da posição da chapa.
4Função de detecção de papel desviado e papel acumulado e função de parada automática: quando os sensores detectam que o papel está desviado ou acumulado antes de ser entregue à secção de prensagem de chapas, a máquina para.
PRY-1650V Máquina de corte de papel corrugado de 0,25 mm de precisão totalmente automática 10PRY-1650V Máquina de corte de papel corrugado de 0,25 mm de precisão totalmente automática 11
PRY-1650V Máquina de corte de papel corrugado de 0,25 mm de precisão totalmente automática 12PRY-1650V Máquina de corte de papel corrugado de 0,25 mm de precisão totalmente automática 13PRY-1650V Máquina de corte de papel corrugado de 0,25 mm de precisão totalmente automática 14
PRY-1650V Máquina de corte de papel corrugado de 0,25 mm de precisão totalmente automática 15PRY-1650V Máquina de corte de papel corrugado de 0,25 mm de precisão totalmente automática 16PRY-1650V Máquina de corte de papel corrugado de 0,25 mm de precisão totalmente automática 17

Seção de Imprensa da Platen

1.O corpo principal adota ferro dúctil de alta resistência QT500 com processo especial de fundição.O virabrequim de liga Ni-Cr-Mo com tratamento especial de processo artesanal e minhoca e engrenagem super resistentes ao desgaste.
2.O motor automático de óleo de alta pressão com filtro e ventilador de arrefecimento recicla o óleo para lubrificar as principais partes da transmissão (eixo de válvula, minhoca e engrenagem).E a bomba de óleo automática lubrifica todas as partes necessárias. (Equipamento, correntes, etc.)
3O grande volante com a embreagem pneumática garante uma elevada precisão quando a máquina está a funcionar a alta velocidade.
4.Desenho amigável para o homem para a troca de matriz e placa de revestimento ((aço manganês).A estrutura da matriz pode ser virada e bloqueada pneumaticamente.
5.Indexação de camas de alta precisão para controlar as barras da pinça para entregar papel em posição precisa.
6.Grippers de liga Ti-Al de alta resistência e correntes resistentes ao desgaste para barras de gripper.
PRY-1650V Máquina de corte de papel corrugado de 0,25 mm de precisão totalmente automática 18PRY-1650V Máquina de corte de papel corrugado de 0,25 mm de precisão totalmente automática 19
PRY-1650V Máquina de corte de papel corrugado de 0,25 mm de precisão totalmente automática 20PRY-1650V Máquina de corte de papel corrugado de 0,25 mm de precisão totalmente automática 21PRY-1650V Máquina de corte de papel corrugado de 0,25 mm de precisão totalmente automática 22

Secção de strippers (opcional)

1O stripper é composto por três quadros ((quadro superior, médio e inferior) que podem ser retirados para a instalação de pinos.
2- barra de stripper com alfinetes ou placa masculino-feminino para a eliminação de resíduos.
PRY-1650V Máquina de corte de papel corrugado de 0,25 mm de precisão totalmente automática 23PRY-1650V Máquina de corte de papel corrugado de 0,25 mm de precisão totalmente automática 24PRY-1650V Máquina de corte de papel corrugado de 0,25 mm de precisão totalmente automática 25PRY-1650V Máquina de corte de papel corrugado de 0,25 mm de precisão totalmente automática 26

Secção de entrega de papel

1Dispositivo de alinhamento automático, sopradores laterais duplos e escova de cabelo garantem que a pilha de papel esteja em bom estado, independentemente da espessura do papel.
2Dispositivo de prevenção de sobrecarga: a chapa é movida para cima com a barra da pinça, o sensor de detecção é activado e a máquina para.
3.Dispositivo de protecção das correntes de agarrador: sensores estão ligados às correntes principais para monitorizar a aderência das correntes.
4O aparelho de entrega de papel sem parar.
5. Dispositivo de inserção de etiquetas ((1 conjunto) para registar a quantidade de folhas.
PRY-1650V Máquina de corte de papel corrugado de 0,25 mm de precisão totalmente automática 27PRY-1650V Máquina de corte de papel corrugado de 0,25 mm de precisão totalmente automática 28

Caixa elétrica e sistema de controlo

1Os comandos da interface estão integrados e numerosos comandos do interruptor eléctrico estão definidos na tela de operação, que é fácil de operar e fácil de compreender.
2O sistema de controlo centralizado PLC pode examinar automaticamente o estado de trabalho e testar o estado anormal, bem como registar a condição de trabalho.
3. Função de diagnóstico de problemas na tela sensível ao toque, se ocorrer algum problema, você pode verificar a tela sensível ao toque para encontrá-lo.
4.Chinês, Inglês ou qualquer outro idioma (opcional) em tela sensível ao toque
5Os componentes eléctricos e o circuito eléctrico estão em conformidade com a norma de segurança europeia-americana.
Aplicações
A máquina de corte de matrizes PRY-1650V é especialmente concebida para cortar e dobrar placas espessas, como placas onduladas ((< 8 mm).Ele está equipado com avançado dispositivo de alimentação de papel de atrito.

PRY-1650V Máquina de corte de papel corrugado de 0,25 mm de precisão totalmente automática 29
PRY-1650V Máquina de corte de papel corrugado de 0,25 mm de precisão totalmente automática 30
PRY-1650V Máquina de corte de papel corrugado de 0,25 mm de precisão totalmente automática 31
PRY-1650V Máquina de corte de papel corrugado de 0,25 mm de precisão totalmente automática 32
PRY-1650V Máquina de corte de papel corrugado de 0,25 mm de precisão totalmente automática 33
PRY-1650V Máquina de corte de papel corrugado de 0,25 mm de precisão totalmente automática 34
PRY-1650V Máquina de corte de papel corrugado de 0,25 mm de precisão totalmente automática 35PRY-1650V Máquina de corte de papel corrugado de 0,25 mm de precisão totalmente automática 36PRY-1650V Máquina de corte de papel corrugado de 0,25 mm de precisão totalmente automática 37
PRY-1650V Máquina de corte de papel corrugado de 0,25 mm de precisão totalmente automática 38
P1.São um fabricante ou uma empresa comercial?
A: Nosso escritório em Xangai é principalmente para exportação.Temos a nossa própria fábrica em Wenzhou, província de Zhejiang.
Q2.Qual é a garantia da máquina?
R: Um ano. Após a garantia, ainda fornecemos suporte técnico ao comprador a baixo custo.
Q3.Qual é o tempo de produção durante a encomenda?
R: Normalmente, cerca de 10 a 20 dias.
Q4.Qual é o prazo de entrega?
A15-30 dias após o depósito.
P5.Pode a sua empresa gerir o transporte para os clientes?
R: Sim, basta nos dizer o porto marítimo de destino ou estaleiro de contentores.
Q6. É a embalagem forte?
A:Sim.Adopta embalagens à prova de umidade e de choques, adequadas para o transporte rodoviário de longa distância e para vários tipos de condições meteorológicas.Inclui-se um conjunto completo de manuais de manutenção e operação.
Q7.Que tal a instalação e formação da máquina?
A: 1) Nós fornecemos formação na nossa fábrica gratuitamente;2) Podemos enviar técnicos (engenheiros) para a sua fábrica para instalação e formação.A viagem de ida e volta e o alojamento são pagos por si, acrescido dos encargos por técnico de 100 USD/dia.
P8.Tem máquinas em estoque?
R: Para o modelo padrão, temos uma grande quantidade em estoque.Para um modelo especial, precisamos de 20 a 30 dias para o produzir.
Q9.Como pode garantir a qualidade das máquinas?
R: Cada máquina será testada pelo menos 24 horas antes da entrega para assegurar a qualidade.
E durante a garantia, daremos peças de reposição de graça se a máquina tiver algum problema.
Q10.Inspecta as máquinas ou ensaiam-nas antes da embalagem?
A: Claro que sim. Temos departamento de QC para depurar a máquina antes de embalar.
Se quiser utilizar um material específico para fazer o teste, terá de pagar o custo do material.
Q11.Qual é o prazo de pagamento?
A:T/T 30% adiantado, o saldo deve ser pago antes da entrega.Também aceitamos pagamento pela West Union ou L/C à vista.
Q12. Aceita visitas a fábricas?
R: Bem-vindo à sua visita.
Q13. Quantos anos você está no campo da impressão?
A: A empresa de Xangai desde 2008, a fábrica tem mais de 25 anos.
Q14. Quantos clientes tem?
A: Nós vendemos nossas máquinas para cerca de 60 países.Temos agentes na África do Sul, Marrocos e Itália.
