Casa Produtosmáquina cortando de papelPRY-1050T Máquina automática de corte a quente de estampagem em piso plano

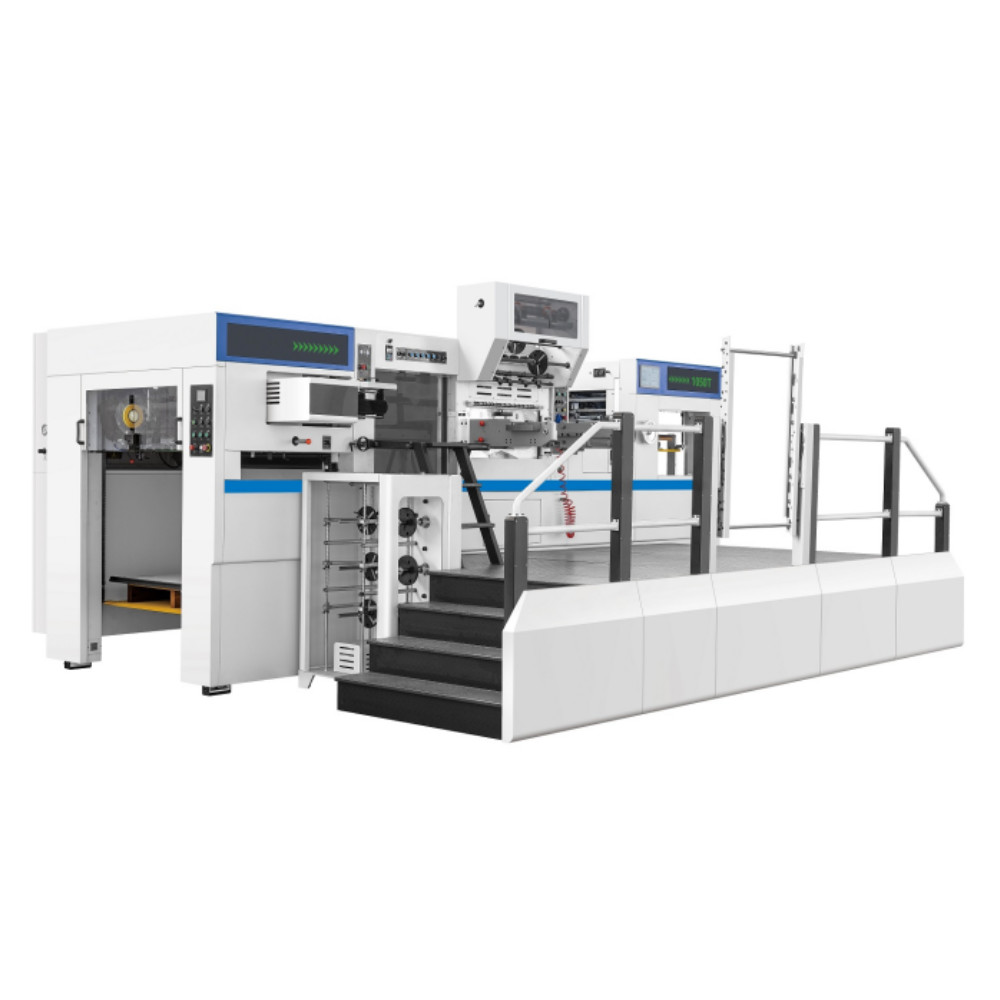

PRY-1050T Máquina automática de corte a quente de estampagem em piso plano

PRY-1050T Automatic Flatbed Hot Stamping Deep Embossing Various Paper Die Cutting Machine
PRY-1050T Automatic Flatbed Hot Stamping Deep Embossing Various Paper Die Cutting Machine
PRY-1050T Automatic Flatbed Hot Stamping Deep Embossing Various Paper Die Cutting Machine PRY-1050T Automatic Flatbed Hot Stamping Deep Embossing Various Paper Die Cutting Machine PRY-1050T Automatic Flatbed Hot Stamping Deep Embossing Various Paper Die Cutting Machine PRY-1050T Automatic Flatbed Hot Stamping Deep Embossing Various Paper Die Cutting Machine
Informação Básica
Lugar de origem: China
Marca: PRINTYOUNG
Certificação: CE
Número do modelo: PRY-1050T
Quantidade de ordem mínima: 1 conjunto
Preço: US 150000 Set
Detalhes da embalagem: Adota embalagens à prova de umidade e de choques, adequadas para o transporte rodoviário de longa di
Tempo de entrega: 90 dias
Termos de pagamento: L/C, T/T
Habilidade da fonte: 10 conjuntos por mês
contacto
Tamanho máximo da folha: 1050 × 750 mm Tamanho mínimo da folha: 400 × 350 mm
Máximo Die-Cutting Tamanho: 1040 × 720 mm Tamanho máximo do carimbo: 1030 × 720 mm
Tamanho do Chase Interno: 1080 × 745 mm Tamanho cortando da placa: 1050 × 730 mm
Espessura da placa de revestimento: 7 mm ou 5+2 mm Largura transversal da folha: 15 ~ 720 mm
Largura longitudinal da folha: 15 ~ 1030 mm Diâmetro máximo da folha: Φ 250 mm
Diâmetro interno do núcleo da bobina de folha: 25 mm (1 ′′) ou 76 mm (3 ′′) Os eixos de alimentação transversais: 2 Pcs
Fontes de alimentação longitudinais: 3 peças Zona de aquecimento: 12 peças
Intervalo de temperatura: 50 ~ 199 °C Altura de alimentação da pilha: 1550 milímetros
Altura da pilha da entrega: 1500 mm Precisão de corte por matrizes: ≤ ± 0,1 mm
Precisão do carimbo: ≤ ± 0,125 mm Pressão máxima: 300 t
Máximo Máquina Velocidade: 7500 ENVIANDO E SEGURANDO Máximo Stamping Velocidade: 6000 S/h
Margem de prendedor mínima: 7 mm Fornecimento de ar: 00,6 ~ 0,7 Mpa, 0,36 m3/min
Necessidade de energia: 3 fases 380V 50Hz Potência do motor principal: 11 quilowatts
Potência de aquecimento: 24 kW Potência total: 60 kW
Peso total da máquina: 20 T Dimensão global L (+ pré-empilamento) × W ((+ plataforma) × H: 5600(+1430) × 2100(+2000) × 2800 mm

PRY-1050T Máquina automática de corte a quente de estampagem em piso plano 0
Máquina automática de corte a moagem a moagem PRY-1050T
PRY-1050T Máquina automática de corte a quente de estampagem em piso plano 1
Características
1A pressão de placas é accionada pelo motor principal Taiwan TECO com inversor Panasonic;O funcionamento da máquina completa é controlado por sistema de controle centralizado PLC que pode examinar automaticamente o estado de trabalho e testar o estado incomum, bem como registrar a condição de trabalho.De acordo com a Norma Europeia de Segurança,projetamos de forma razoável para que a operabilidade e a segurança sejam a combinação perfeita.
2.O sistema de alarme avançado de arranque lembrará o operador de deixar a área insegura.A embreagem pneumática irá separar e parar automaticamente o que reduz o desperdício de papel, proteger o pessoal e o equipamento.
3.Elaborar dispositivos pré-empilados e dispositivos de alimentação e entrega de papel sem parar reduzem o tempo de empilhamento, melhoram a eficiência da máquina e aumentam a sua renda.
4Os componentes eléctricos e pneumáticos europeus, japoneses e taiwaneses selecionados melhoram a estabilidade da máquina e reduzem a frequência de inatividade.
5.Mainframe e base adotam ferro de grafite QT500-7 esferoidal de alta resistência que é processado com precisão pelo centro de controle numérico,garantir que a máquina funcione de forma estável durante muito tempo sob grande pressãoOs núcleos da máquina de prensagem de chapas, tais como o eixo de válvula, o engrenagem de minhoca, são todos de aço ligado de alta qualidade importados, que são processados por amortecimento e temperamento a alta temperatura com uma longa vida útil.
6O sistema de lubrificação das peças centrais é equipado com um dispositivo de exibição da pressão do óleo e um dispositivo de alarme para pressão insuficiente do óleo e do ar.
7.Fornecer formação técnica completa e a longo prazo, bem como manutenções gratuitas durante um ano, garantem que os nossos clientes possam dominar plenamente a tecnologia de produção dos nossos equipamentos.A nossa máquina é perfeita.Instalação precisa, alta estabilidade, alta segurança, baixo ruído.
Parâmetros técnicos
Máquina automática de corte por matrizes PRY-1050T
Tamanho máximo da folha
1050 × 750 mm
Tamanho da folha
400 × 350 mm
Max. Tamanho de corte por matrizes
1040 × 720 mm
Tamanho máximo do carimbo
1030 × 720 mm
Tamanho da perseguição interna
1080 × 745 mm
Tamanho da chapa de corte por matriz
1050 × 730 mm
Espessura da placa de revestimento
7 mm ou 5+2 mm
Largura transversal da folha
15 ~ 720 mm
Largura longitudinal da folha
15 ~ 1030 mm
Diâmetro máximo da folha
Φ 250 mm
Diâmetro interno do núcleo da bobina de folha
25 mm (1 ′′) ou 76 mm (3 ′′)
Os eixos de alimentação transversais
2 peças
Fontes de alimentação longitudinais
3 peças
Zona de aquecimento
12 peças
Intervalo de temperatura
50 ~ 199 °C
Altura da pilha de alimentação
1550 mm
Altura da pila de entrega
1500 mm
Intervalo de existências
Cartão: 0,1 ~ 2 mm
Papel ondulado: < 4 mm
Folha de plástico: 0,2 ~ 1 mm
Precisão de corte por matrizes
≤ ± 0,1 mm
Precisão do carimbo
≤ ± 0,125 mm
Pressão máxima
300 T
Max. Velocidade da máquina
7500 S/H
Max. Velocidade de estampação
6000 S/H
Margem de retenção mínima
7 mm
Fornecimento de ar
00,6 ~ 0,7 Mpa, 0,36 m3/min
Necessidade de energia
3 fases 380 V 50 Hz
Potência do motor principal
11 kW
Potência de aquecimento
24 kw
Potência total
60 kW
Peso total da máquina
20 T
Dimensão global [L (+ pré-empilamento) × W ((+ plataforma) × H]
5600(+1430) × 2100(+2000) × 2800 mm
Configuração
PRY-1050T Máquina automática de corte a quente de estampagem em piso plano 2PRY-1050T Máquina automática de corte a quente de estampagem em piso plano 3
PRY-1050T Máquina automática de corte a quente de estampagem em piso plano 4PRY-1050T Máquina automática de corte a quente de estampagem em piso plano 5PRY-1050T Máquina automática de corte a quente de estampagem em piso plano 6
PRY-1050T Máquina automática de corte a quente de estampagem em piso plano 7PRY-1050T Máquina automática de corte a quente de estampagem em piso plano 8PRY-1050T Máquina automática de corte a quente de estampagem em piso plano 9

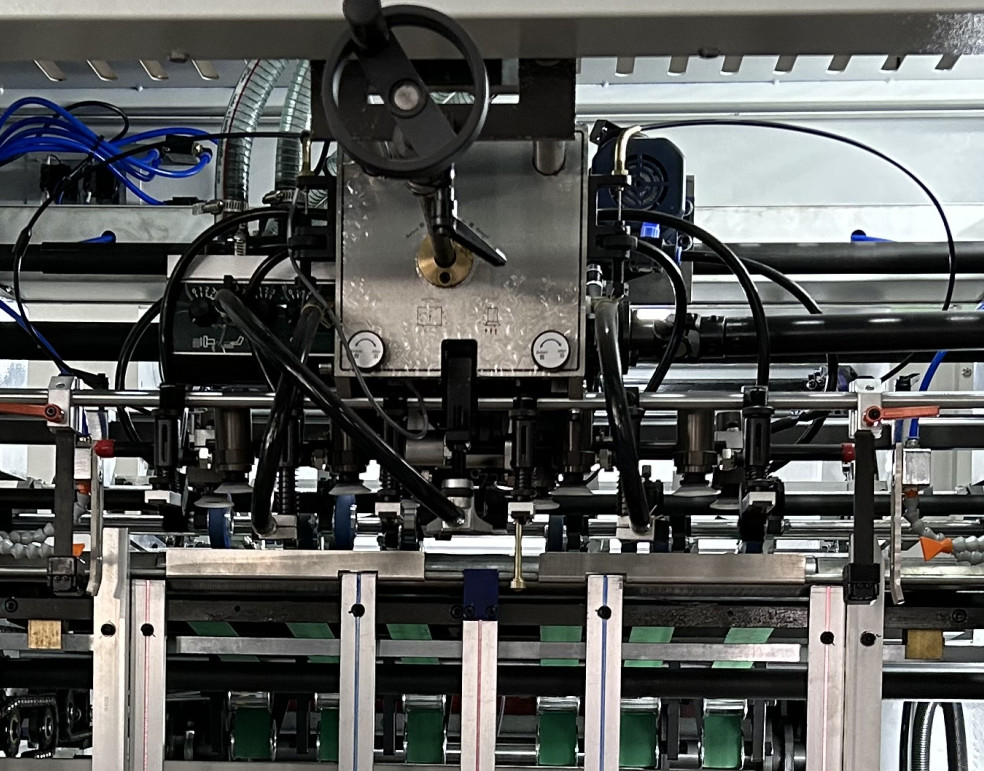

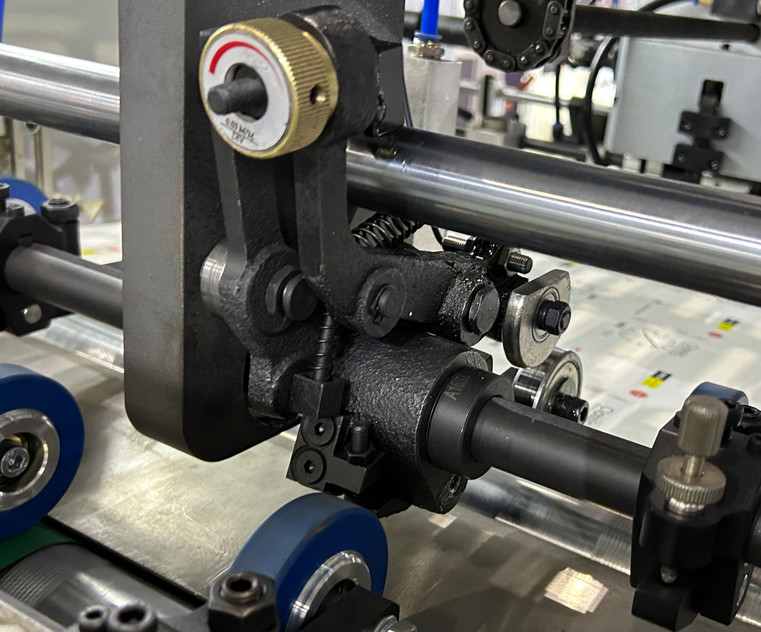

Seção de alimentação de papel:Mesa de alimentação e de transporte

1A placa de parede do alimentador é feita de ferro fundido, que é mais estável quando em alta velocidade.
2.Cabeça de alimentação de precisão (bomba de vácuo Becker) com soprador lateral duplo:adequado tanto para cartão como para cartão ondulado.e o ângulo e a altura dos bicos podem ser ajustados para se adequarem às diferentes formas de papel.
3. cabeça de alimentação (para a frente / para trás) o alinhamento da pilha (esquerda / direita) pode ser ajustado por motor, você só precisa pressionar os botões para ajustar.
4- Detector de folhas duplas.
5A mesa transportadora de tipo inclinado com rolos de prensa PU anti-desgaste e as rodas de escova é muito mais adequada para alimentar papel fino em condições de funcionamento de alta velocidade.
6.A colocação lateral de dupla utilização (puxar e puxar) e a colocação frontal garantem a precisão da posição da chapa.
7Função de detecção de papel distorcido e papel acumulado e função de parada automática: quando os sensores detectam que o papel está distorcido ou acumulado antes de ser entregue à secção de prensagem de chapas, a máquina para.
8. Dispositivo de amortecimento pneumático de correia transportadora: quando em alta velocidade, ajuda a distribuir o papel sem problemas pela correia de alimentação.
9.A estrutura de alimentação de papel sem parar e a paleta pré-embalada de tipo trilho-guia melhoram em grande medida a eficiência.
PRY-1050T Máquina automática de corte a quente de estampagem em piso plano 10PRY-1050T Máquina automática de corte a quente de estampagem em piso plano 11PRY-1050T Máquina automática de corte a quente de estampagem em piso plano 12
PRY-1050T Máquina automática de corte a quente de estampagem em piso plano 13PRY-1050T Máquina automática de corte a quente de estampagem em piso plano 14PRY-1050T Máquina automática de corte a quente de estampagem em piso plano 15
PRY-1050T Máquina automática de corte a quente de estampagem em piso plano 16PRY-1050T Máquina automática de corte a quente de estampagem em piso plano 17PRY-1050T Máquina automática de corte a quente de estampagem em piso plano 18

Seção de Imprensa da Platen

1.O corpo principal adota ferro dúctil de alta resistência QT500 com processo especial de fundição.O virabrequim de liga Ni-Cr-Mo com tratamento especial de processo artesanal e minhoca e engrenagem super resistentes ao desgaste.
2O motor automático de óleo de alta pressão com filtro e ventilador de arrefecimento recicla o óleo para lubrificar as principais partes da transmissão (eixo de válvula, minhoca e engrenagem).E a bomba de óleo automática lubrifica todas as partes necessárias (engrenagem, cadeias, etc.)
3O grande volante com a embreagem pneumática garante uma elevada precisão quando a máquina está a funcionar a alta velocidade.
4Sistema automático de regulação da pressão do corte por matrizes, o operador só precisa de definir o valor na tela sensível ao toque para ajustar a pressão.
5.Design amigável para o homem para a mudança de matriz e chapa de revestimento (aço manganês,HRC50-53).
6.Indexação de camas de alta precisão com limitador de binário e correia síncrona para controlar as barras da pinça para entregar papel em posição precisa e estável em alta velocidade.
7.Grippers de liga Ti-Al de alta resistência e correntes resistentes ao desgaste para barras de gripper.
PRY-1050T Máquina automática de corte a quente de estampagem em piso plano 19PRY-1050T Máquina automática de corte a quente de estampagem em piso plano 20
PRY-1050T Máquina automática de corte a quente de estampagem em piso plano 21PRY-1050T Máquina automática de corte a quente de estampagem em piso plano 22PRY-1050T Máquina automática de corte a quente de estampagem em piso plano 23

Unidade de estampação de folhas

1.PC tablet industrial, entrada de dados com ecrã táctil, realização automática de otimização de programas, poupança de folhas.
2.Adotar um sistema de controlo de servomotor para estampar, alimentar e recolher a folha com precisão.
3- Temperatura de ajuste separada de 12 áreas de aquecimento, controlo termostático.
4Sistema eletrónico de controlo de pressão, durante a estampação a quente, se não houver papel, não há pressão.
5A placa de favo de mel resistente ao calor é feita por um material especial.
6O mecanismo de alimentação de folhas do tipo gaveta melhora a eficiência e garante a segurança.
7Dispositivo de sopro separado de folhas transversais e longitudinais e sistema de detecção de ruptura da folha.
8- Dispositivo de reciclagem e caixa de reciclagem separados.
9.Platina de espinhos de mel (opcional).
10.suplemento de suporte de placa (opcional).
PRY-1050T Máquina automática de corte a quente de estampagem em piso plano 24PRY-1050T Máquina automática de corte a quente de estampagem em piso plano 25
PRY-1050T Máquina automática de corte a quente de estampagem em piso plano 26PRY-1050T Máquina automática de corte a quente de estampagem em piso plano 27PRY-1050T Máquina automática de corte a quente de estampagem em piso plano 28

Secção de entrega de papel

1Dispositivo de alinhamento automático, soprador de ar ajustável e escova de cabelo garantem que a pilha de papel esteja em bom estado, não importa se o papel é grosso ou fino.
2Dispositivo de prevenção de sobrecarga: a chapa é movida para cima com a barra da pinça; o sensor de detecção é activado e a máquina para.
3O dispositivo automático de entrega de papel sem parar é controlado por motor; basta pressionar um botão para operá-lo.
4Dispositivo de inserção de etiquetas (1 conjunto) para registar a quantidade de folhas.
PRY-1050T Máquina automática de corte a quente de estampagem em piso plano 29PRY-1050T Máquina automática de corte a quente de estampagem em piso plano 30

Caixa elétrica e sistema de controlo

1Os comandos da interface estão integrados e numerosos comandos do interruptor eléctrico estão definidos na tela de operação, que é fácil de operar e fácil de compreender.
2O sistema de controlo centralizado PLC pode examinar automaticamente o estado de trabalho e testar o estado anormal, bem como registar a condição de trabalho.
3. Função de diagnóstico de problemas na tela sensível ao toque, se ocorrer algum problema, você pode verificar a tela sensível ao toque para encontrá-lo.
4.Chinês, Inglês ou qualquer outro idioma (opcional) na tela sensível ao toque.
5Os componentes eléctricos e o circuito eléctrico estão em conformidade com a norma de segurança europeia-americana.
Aplicações
A máquina automática de estampagem a quente e de corte por entalhe PRY-T é utilizada para estampagem a quente e corte por entalhe de vários tipos de papel, cartão, cartão ondulado, folha de plástico (como PVC, PP), com função de estampagem a quente de folha,Cortar e enrolar em matriz e em relevoO sistema de controlo de temperatura tem 8 zonas de aquecimento, definição de temperatura separadamente e controlo termostático.
PRY-1050T Máquina automática de corte a quente de estampagem em piso plano 31
PRY-1050T Máquina automática de corte a quente de estampagem em piso plano 32
PRY-1050T Máquina automática de corte a quente de estampagem em piso plano 33
PRY-1050T Máquina automática de corte a quente de estampagem em piso plano 34
PRY-1050T Máquina automática de corte a quente de estampagem em piso plano 35
PRY-1050T Máquina automática de corte a quente de estampagem em piso plano 36
PRY-1050T Máquina automática de corte a quente de estampagem em piso plano 37PRY-1050T Máquina automática de corte a quente de estampagem em piso plano 38
PRY-1050T Máquina automática de corte a quente de estampagem em piso plano 39
P1.São um fabricante ou uma empresa comercial?
A: Nosso escritório em Xangai é principalmente exportador. Temos nossa própria fábrica em Wenzhou, província de Zhejiang.
Q2.Qual é a garantia da máquina?
R: Um ano. Após a garantia, ainda fornecemos suporte técnico ao comprador a baixo custo.
Q3.Qual é o tempo de produção durante a encomenda?
R: Normalmente, cerca de 10 a 20 dias.
Q4.Qual é o prazo de entrega?
A15-30 dias após o depósito.
P5.Pode a sua empresa gerir o transporte para os clientes?
R: Sim, basta nos dizer o porto marítimo de destino ou estaleiro de contentores.
Q6. É a embalagem forte?
A:Sim.Adopta embalagens à prova de umidade e de choques, adequadas para o transporte rodoviário de longa distância e para vários tipos de condições meteorológicas.Inclui um conjunto completo de manuais de manutenção e operação.
Q7.Que tal a instalação e formação da máquina?
A1) Fornecemos formação na nossa fábrica gratuitamente; 2) Podemos enviar técnicos (engenheiros) para a sua fábrica para instalação e formação.Além disso, cada técnico cobra 100 USD/dia..
P8.Tem máquinas em estoque?
R: Para o modelo padrão, temos uma grande quantidade em estoque. Para o modelo especial, precisamos de 20-30 dias para produzi-lo para você.
Q9.Como pode garantir a qualidade das máquinas?
R: Cada máquina será testada pelo menos 24 horas antes da entrega para garantir a qualidade. E durante a garantia, daremos peças de reposição gratuitamente se a máquina tiver algum problema.
Q10.Inspecta as máquinas ou ensaiam-nas antes da embalagem?
R: Claro que temos. Temos departamento de QC para depurar a máquina antes de embalar. Se você quiser usar material específico para fazer o teste, você precisa pagar o custo do material.
Q11.Qual é o prazo de pagamento?
A:T/T 30% adiantado, o saldo será pago antes da entrega. Também aceitamos o pagamento por West Union ou L/C à vista.
Q12. Aceita visitas a fábricas?
R: Bem-vindo à sua visita.
Q13. Quantos anos você está no campo da impressão?
A: A empresa de Xangai desde 2008, a fábrica tem mais de 25 anos.
Q14. Quantos clientes tem?
A:Vendemos as nossas máquinas a cerca de 60 países. Temos agentes na África do Sul, Marrocos e Itália.
