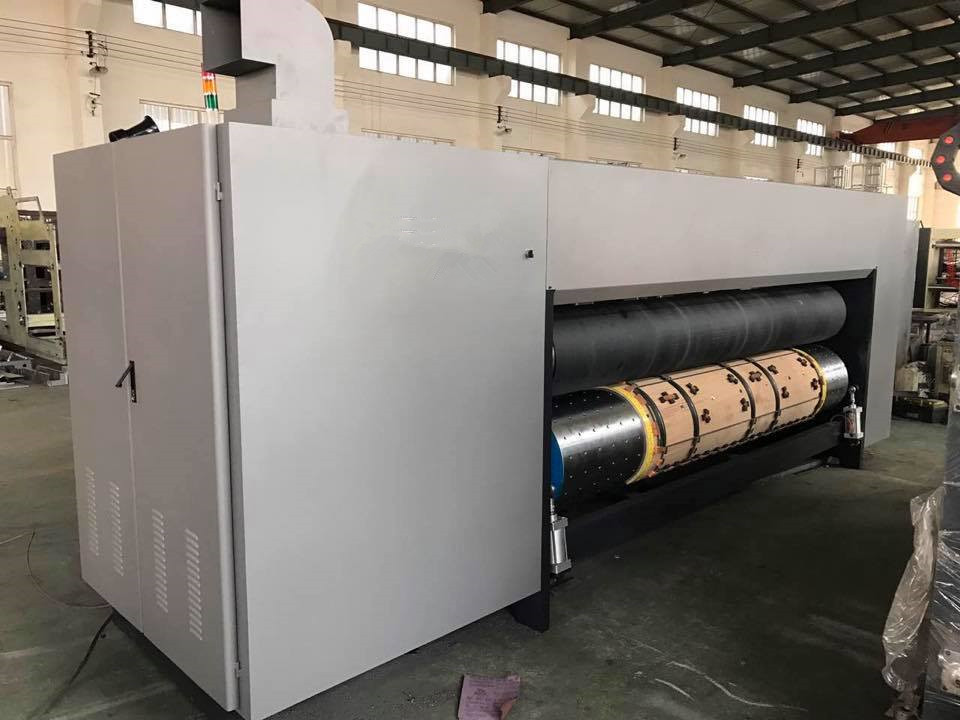

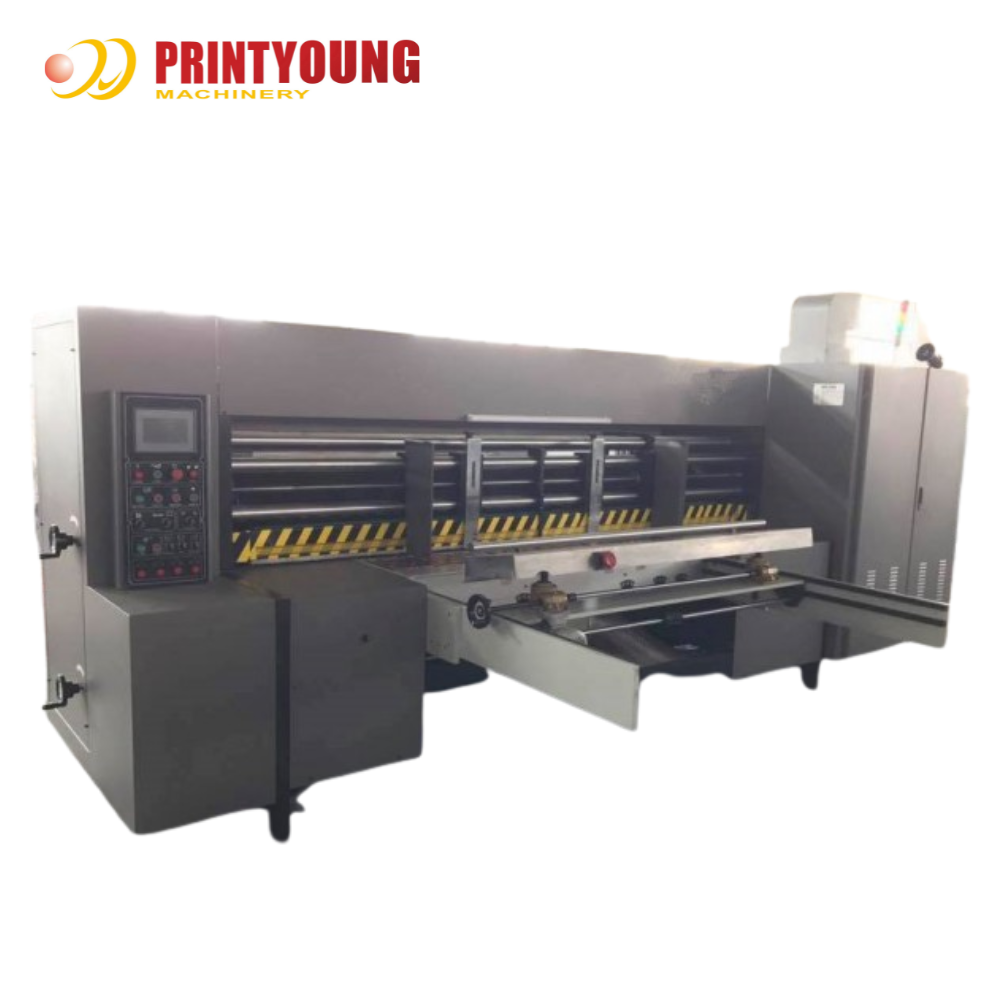

Name: PRY-H1628 Máquina de Corte e Vinco Automática Rotativa Computadorizada para Papelão com Motor e Motor de Alta Produtividade
Brand: Shanghai Printyoung International Industry Co.,Ltd
SKU: PRY-H1628
Price: 31000 USD
Availability: InStock

PRY-H1628 Máquina Automática de Corte Rotativo

Parâmetros Técnicos

Modelo da Máquina	PRY-H1628
Tamanho Máximo do Cartão	1600 * 2800 mm
Tamanho Mínimo do Cartão	500 * 600 mm
Velocidade Máxima	200 peças/min
Velocidade Econômica	150 ~ 180 peças/min
Espessura de Corte	3 ~ 16 mm
Precisão	± 1 mm
Potência	11.5 kw

Configuração

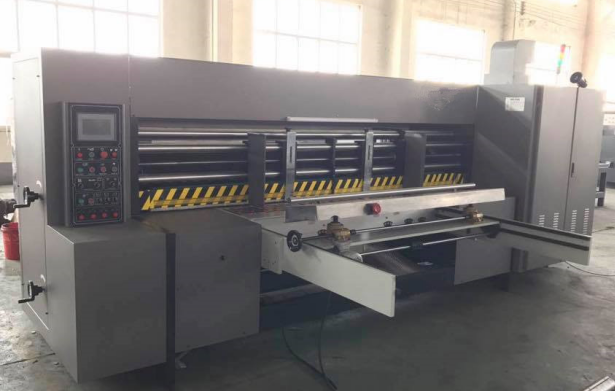

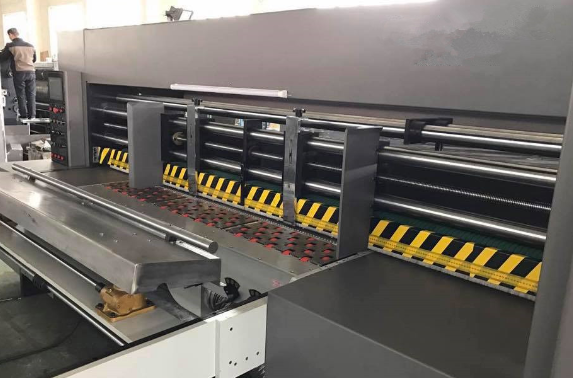

1. Alimentação de Papel

Sistema de Entrega de Borda de Ataque

* Pode transportar papelão fino rígido e chapa ondulada E três.
* O alimentador auxiliar de papel com ventilador centrífugo de alta pressão pode ser ajustado de acordo com o grau de curvatura da chapa, garantindo que o papel seja liso.
* A placa lateral esquerda e direita é ajustada manualmente.
* A folga superior e inferior da defletora frontal é ajustada manualmente, e o dispositivo de travamento automático trava automaticamente.
* Após o ajuste da posição da energia elétrica, o ajuste é simples e rápido.

Rolos de Alimentação de Papel
* O rolo de alimentação de papel adota rolo de borracha (154mm).
* Os rolos de papel e a correção de balanceamento dinâmico utilizam aço sem costura e borracha resistente ao desgaste externa, com efeito de amortecimento elástico, para evitar danos ao papelão e desperdício por operação incorreta.
* A superfície do eixo de borracha de alimentação de papel possui um sulco, o grau mínimo de pressão é reduzido e a resistência à quebra do papelão ondulado é evitada.
* A superfície do rolo de alimentação de papel é um rolo de knurling de aço, com revestimento de cromo duro, balanceamento dinâmico, aumenta o atrito na alimentação.
* A folga do rolo de papel é de ajuste manual, com display de mostrador, faixa de ajuste de 1-12mm, e possui um dispositivo de auto-travamento, após o ajuste é travado automaticamente, o ajuste é simples e conveniente.

2. Departamento de Corte

Função de Operação
* O molde e os rolos de tapete de corte no status de corte são desengatados automaticamente pelo dispositivo excêntrico do cilindro, o que pode reduzir a carga ociosa da máquina e prolongar a vida útil da borracha do tapete de corte e do cortador.
* Ajuste de fase com estrutura tipo planetária, operação de 360 graus, parada, positiva e negativa podem operar, precisão de modulação de fase de até 0.1mm, conveniente para a versão, operação da versão.
* O ajuste da folga do rolo de corte, faixa de ajuste de 1-12mm, utilizando conexão de cursor cruzado, o ajuste da engrenagem garante sempre a posição correta de engrenamento.

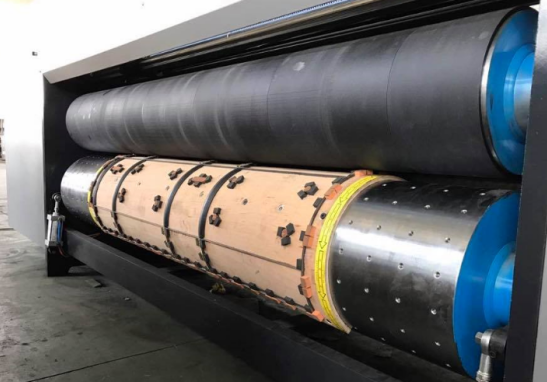

Rolo de Molde
* Tubo de aço sem costura de aço estrutural de liga processado e retificado, revestimento de cromo duro.
* O espaçamento dos parafusos de fixação do rolo tipo molde padrão (radial axial 18mm, 100mm; igual) é conveniente para os clientes, também personalizamos moldes.
* Altura do molde 25.4mm.
* Espessura da placa de corte: 16mm (três camadas de papelão). 13mm (cinco camadas de papelão).
* O ajuste axial é manual, a distância ajustável é de 20mm.

Rolo de Borracha
* Tubo de aço sem costura de aço estrutural de liga processado e retificado, revestimento de cromo duro.
* Borracha importada, garante a vida útil.
* Espessura da borracha 8mm, largura 250mm.

3. Sistema de Transmissão

Engrenagem de Acionamento Principal
* Engrenagem de aço 45#, tratamento de cementação e têmpera, retificação.
* Seis níveis de precisão, operação suave, baixo ruído, dureza HRC58-62, longa vida útil, pode atingir precisão de impressão a longo prazo.

Anel de Conexão Livre de Chave
Com anel de conexão livre, o eixo é conectado à engrenagem, em alta torque sem folga, instalação e manutenção mais convenientes, garantindo a transmissão de alta precisão da máquina para o registro de impressão.

4. Outros

Motor Principal
Motor com regulagem de velocidade por frequência variável.
Componentes Elétricos
Contatores, relés, disjuntores, lâmpadas, botões, etc. de marcas conhecidas.

Motor de Ajuste
Utiliza marcas conhecidas domésticas.

etiqueta:

Lugar de origem:	China
Marca:	PRINTYOUNG
Certificação:	CE
Número do modelo:	PRY-H1628

Quantidade de ordem mínima:	1 conjunto
Preço:	USD 31000 Set
Detalhes da embalagem:	Adota embalagens à prova de umidade e à prova de choque, adequadas para transporte rodoviário de lon
Tempo de entrega:	45 dias de trabalho
Termos de pagamento:	L/C, T/T
Habilidade da fonte:	10 conjuntos por mês

Modelo de máquina:	PRY-H1628	Tamanho máximo de papelão:	1600*2800mm
Min. Tamanho de papelão:	500*600mm	máx. velocidade:	200 peças/min
Velocidade econômica:	150 ~ 180 unidades/min	Espessura de corte por matrizes:	3 ~ 16 mm
Precisão:	± 1 milímetro	Poder:	11.5 Kw
