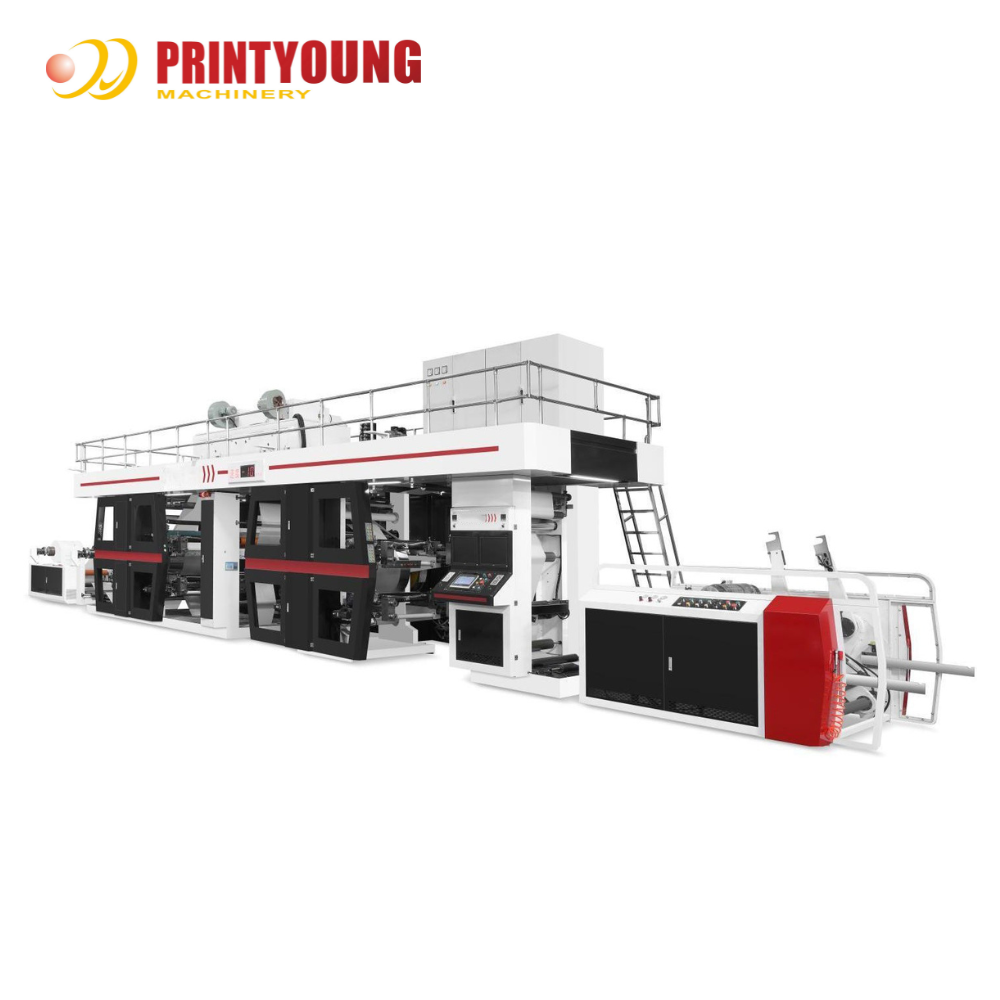

Máquina de Impressão Flexográfica Econômica CI

Parâmetros Técnicos

Número de Estações de Impressão	4+4 (largura total, impressão frontal 4 cores, impressão traseira 4 cores)
Largura Máxima do Rolo	1050 mm
Largura Máxima de Impressão	900 mm
Repetição de Impressão	400 ~ 1300 mm
Velocidade Mecânica Máxima	300 m/min
Velocidade Máxima de Impressão	50 ~ 250 m/min
Precisão de Registro	Longitudinal: ±0,15mm; Transversal: ±0,15mm
Espessura da Chapa +Espessura da Fita	1,14mm + 0,38mm ou a especificar
Fonte de Calor	Elementos Elétricos
Alimentação Elétrica	3 Fases, 380V, 50Hz ou a especificar
Tinta	tinta à base de água ou tinta solvente
Controle Principal	PLC

Configuração

Substratos

PP tecido

Unidade de Desbobinamento de Estação Dupla

- Desbobinamento de estação dupla. - Diâmetro máximo do rolo: Φ1500mm. - Acionamento central no desbobinamento, equipado com freio de pó magnético. - Com controle automático de tensão: adota rolo flutuante leve para controle. Compensação automática de tensão, controle em malha fechada, medição de posição do cilindro de baixo atrito, controle de válvula reguladora de precisão, o diâmetro do rolo atingiu o valor definido pode alarmar ou parar automaticamente. - Possui a função de parada automática quando o material quebra e manutenção da tensão quando o material para, a fim de evitar o afrouxamento e desvio do substrato quando o material para. - Correção automática de desvio lateral: configuração de toda a operação antes da impressão, sistema de correção de sonda ultrassônica de quatro rolos com função de translação manual/automática/retorno ao centro, translação esquerda e direita ajustável em ±65mm.
Unidade de Impressão
Número de Decks de Impressão
4+4 (largura total, impressão frontal 4 cores, impressão traseira 4 cores)
Tinta Adequada
Tinta à base de água ou tinta à base de óleo

Chapa de Impressão

Resina ou Borracha	Lâmina Raspadora
Lâmina raspadora de câmara com bomba de tinta	Rolo Anilox
Rolo anilox cerâmico 8 peças LPI a especificar	Elevação do Cilindro de Impressão
e Descida	Sistema de controle hidráulico automático controla a
elevação e descida do cilindro de impressão	Pressão de Impressão
Ajuste Mecânico Método de Registro de Cor	Registro longitudinal motorizado e Registro transversal motorizado controle PLC
Diâmetro do Tambor Central	Φ800mm
Cilindro de Impressão - 8 peças	※ Dentro de 40cm na máquina. ※ Repetição de impressão: 500-1100mm. Rolo Anilox Cerâmico - 8 peças
※ Controle da espessura da tinta, transfere a tinta uniformemente. ※ Melhora a qualidade de impressão. ※ Mistura automática da tinta ao parar a máquina, evita o ressecamento da tinta.	Tambor Central - 2 conjuntos

※ Diâmetro: Φ800mm. ※ Para o melhor registro de cor, com a configuração de impressão central, o material impresso é suportado pelo cilindro e melhora significativamente o registro de cor, especialmente com materiais extensíveis. ※ Superfície do rolo de impressão central com temperatura constante. ※ Tambor central com sistema de resfriamento a água.

Lâmina Raspadora de Câmara com Bomba de Tinta - 8 peças
※ Com bomba de tinta de ciclo bidirecional, sem derramamento de tinta, tinta uniforme, economiza tinta. ※ Especial para impressão de alta velocidade, evita respingos de tinta. ※ Melhorou a qualidade de impressão.

Registro

※ Registro longitudinal motorizado. ※ Registro transversal motorizado, controle PLC. Controle PLC de Registro Estação Hidráulica
Ponte rolante, fácil de levantar materiais, cilindros e rolos
Grupo de impressão motorizado se move para frente e para trás

Unidade de Aquecimento e Secagem

* Adota aquecimento elétrico, que é convertido em aquecimento por fluxo de ar circulante através de trocadores de calor. O controle de temperatura adota controlador de temperatura inteligente, relé de estado sólido sem contato, controle bidirecional, adapta-se a diferentes processos e produção ambiental, economiza consumo de energia, realiza controle de temperatura PID e a precisão do controle de temperatura é de ± 2°C. * O ventilador independente do forno introduz o ar, e o ventilador independente exausta o ar. Controlando a entrada de ar do ventilador. É complementado ajustando a porta de ar para obter a melhor velocidade e pressão do vento do processo, o que pode melhorar melhor a eficiência térmica do forno de secagem e economizar consumo de energia. A abertura e o fechamento do forno adotam controle de cilindro, equipado com hastes de proteção e plataforma de corredor do túnel de secagem com função adicional de retirada de ar quente.
Sopro de ar em ambos os lados, secagem com ar quente, ajuste com ar frio e secagem mais rápida.
Secador Entre Cada Cor
secagem por calor elétrico

Ventilador

2,2kw x 2 peças
Potência de Aquecimento
35 kw

Inspeção por Vídeo

* Resolução: 1280*1024 * Ampliação: 3-30 (referindo-se à ampliação de área) * Display: modo tela cheia * Intervalo de captura de imagem: determina automaticamente o intervalo de captura de imagem com base no sinal de posição do encoder PG/sensor de engrenagem * Velocidade de inspeção da câmera: 1,0m/min * Faixa de inspeção: de acordo com a largura do material impresso, pode ser definida arbitrariamente e pode ser monitorada em pontos fixos ou automaticamente para frente e para trás * Verifica a qualidade de impressão na tela de vídeo

Unidade de Tração

Constituição da Tração: Rolo de alumínio, rolo cromado.

Zonas de Tração: Parte de desbobinamento e rebobinamento.

Unidade de Rebobinamento de Estação Dupla

* Rebobinamento por fricção de superfície de dupla posição de trabalho, cortador servo configurado, comprimento de seção estável * O controle de tensão adota controle de rolo flutuante super leve, compensação automática de tensão, controle em malha fechada, configuração arbitrária de tensão cônica (detecção de posição do cilindro de baixo atrito, controle de válvula reguladora de precisão, o diâmetro do rolo atingiu o valor definido pode alarmar ou parar automaticamente) * Eixo de ar 8'' - 2 peças

Equipamento Auxiliar
* Série de ferramentas. * Botões de parada de emergência na seção de impressão, bem como no suporte de rolo. * Controle de temperatura para secagem. * Uma unidade de potência hidráulica completa com válvulas, motor, medidores e tanques necessários. * Alarme sonoro ativado ao iniciar a máquina. * Proteções a serem fornecidas para todas as peças rotativas e outras áreas que possam causar risco ao operador.

etiqueta:

Lugar de origem:	China
Marca:	PRINTYOUNG
Certificação:	CE
Número do modelo:	CI4+4-1000

Quantidade de ordem mínima:	1 conjunto
Preço:	USD 188000 Set
Detalhes da embalagem:	Adota embalagens à prova de umidade e à prova de choque, adequadas para transporte rodoviário de lon
Tempo de entrega:	30 dias úteis
Termos de pagamento:	L/C, T/T
Habilidade da fonte:	10 conjuntos por mês

Número de estações de impressão:	4+4	Max. Largura da Web:	1050 mm
Máx. Largura da impressão:	900 milímetros	Repita de impressão:	400~1300mm
Máx. Velocidade mecânica:	300 m/min	Max. Velocidade de impressão:	50 ~ 250m/min
Precisão do registro:	Longitude:±0,15 mm; Transversal:±0,15mm	Espessura da Placa + Espessura da Fita:	1,14 mm + 0,38 mm ou a ser especificado
